两种示波器的基本操控方法

　　示波器在电子产品的开发，生产，调试和维修中是不可缺少的测量仪器。
　　在加点维修中，示波器常用来观测各种信号的波形，用以判断故障点和故障范围，本节针对示波器在家电维修中的应用，为大家演示如何操控示波器以及调整测量的波形。
　　示波器的基本操控方法
　　1、模拟示波器的操控方法

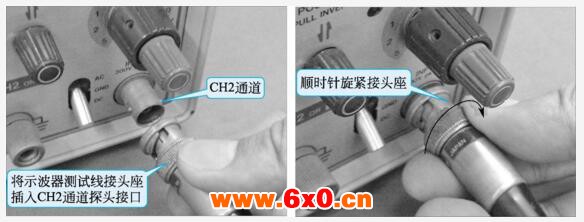

　　在使用，模拟示波器CH2通道为例，将模拟示波器测试线的接头对应插入到探头接口，顺时针旋转接头座即可，操作如图所示：

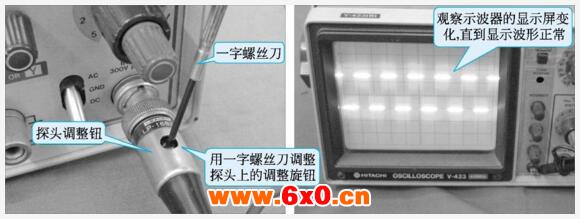

　　探头链接完成后，使用椅子螺丝刀微调探头上的调整按钮，对模拟示波器进行校正，操作如图所示。

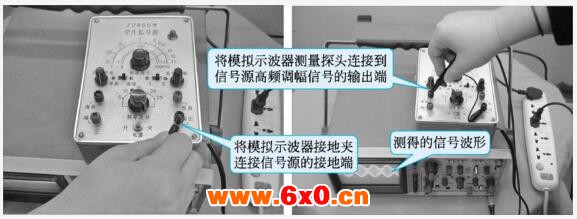

　　示波器校正完毕后，就可以进行信号波形的测量了，将模拟示波器的接地夹接地，探头接高频调幅信号输出端，操作方法如图所示：

　　2、数字示波器的操控方法

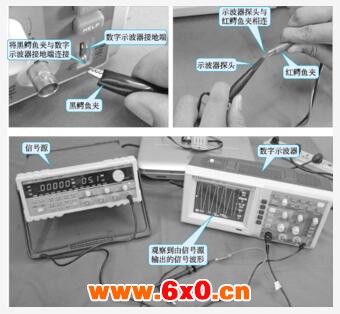

　　在使用数字示波器进行检测的时候，首先要将示波器的探头与链接被测部位，使信号接入示波器中，数字示波器信号的接入方法如图所示，此时的步骤是：将红鳄鱼夹与数字示波器的探头连接，再将信号源测试线中的黑鳄鱼夹与数字示波器的接地端连接。

　　示波器用于电子产品维修时，应先将电子产品拆开，将数字示波器的接地夹接地端，再将示波器的探头搭在电路中的元器件引脚上，对波形进行检测。
　　测量波形的调整方法
　　模拟示波器测量波形的调整方法

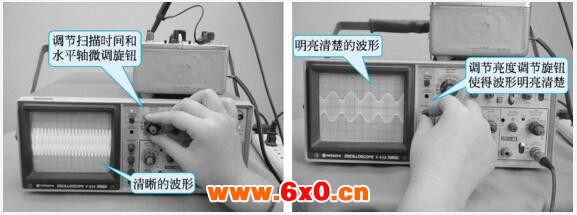

　　观察示波器的波形，可通过调整扫描时间和水平微调旋钮和高度调节旋钮，使波形变清晰，如图所示：

　　调节旋钮后，波形清晰，若发现有波形不同步（跳跃闪烁）的情况，可调节微调触发电平旋钮，使波形稳定。
