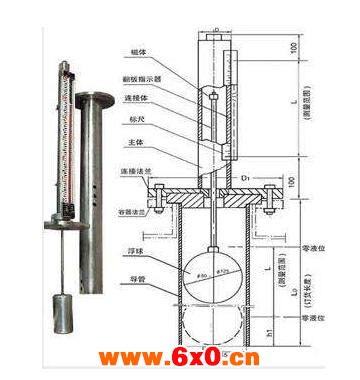

顶装远传磁翻板液位计的功能特点

    顶装(底装)远传型磁性翻板液位计是应需集中控制而开发的另一种顶装(底装)型产品，具有现场指示清晰又能远传控制等优点。广泛应用于石油化工、化肥、医药、船舶、军事等行业中的各种 塔、罐、槽及球形容器上的液位指示。



    顶装远传磁翻板液位计功能特点：

    1、在容器不适宜侧面开孔及容器周围空间很少时，可在容器上部或下部安装本形式液位计；

    2、适用于粘度较大的液体介质；

    3、显示器的观察方向可任意改变；

    4、加装液位开关变送器及控制开关，不需停机可随时安装调整；

    5、若电源中断，现场开关。亦不受影响，准确性高；

    6、每10分钟加不同颜色的液体，使液体容易辩识。

    技术指标：

    1、测量范围（上下法兰中心距）：L=500-6000mm,超6000mm可特殊订货；

    2、指示误差：±10mm；

    3、工作压力：普通型：≤6.3MPA ， 高压型：6.3-16MPA；

    4、介质温度：普通型：≤150度 ， 高温型：150-450度；

    5、介质密度：≥0.45g/m3 ；

    6、密度差：≥0.15g/m3（测界面）；

    7、接液材质：标准1Cr18Ni9Ti 根据被测介质化学性质的不同，可选用304、316、316L、316Ti、317、317L、S2205、Ti等不同牌号的不锈钢制造，以达到防腐的目的；

    8、连接法兰规格：DN20、DN25、特殊规格需定做。

    顶装(底装)远传型磁性翻板液位计使用及维护：

    1、磁翻板液位计本体周围不容许有导磁物质接近，禁用铁丝固定，否则会影响磁翻板液位计的正常工作；

    2、 如用户自行采用伴热管路时，必须选用非导磁材料，如紫铜管等。伴热温度根据介质情况确定；

    3、磁翻板液位计安装必须垂直，磁翻板液位计与容器引管间应装有球阀，便于检修和清洗；

    4、介质内不应含有固体杂质或磁性物质，以免对浮子造成卡阻；

    5、使用前应先用校正磁钢将零位以下的小球置成红色，其它球置成白色；

    6、打开底法兰，装入磁性浮子（注意：重端带磁性一端向上，不能倒装。）；

    8、 应根据介质情况，不定期清洗主导管清除杂质；

    9、对超过一定长度（普通型>3米、防腐型>2米）的液位计，需增加中间加固法兰或耳攀作固定支撑，以增加强度和克服自身重量；

    10、磁翻板液位计的安装位置，应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性；
