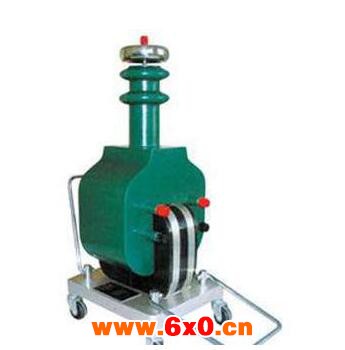

超轻型高压试验变压器的使用注意事项

    超轻型高压试验变压器采用单框芯式铁芯结构，初级绕组和高压绕组同轴绕制在铁芯上，从而减少漏磁通，增大绕组间的耦合。

    产品的特点：

    1、本仪器选材优良，质量可靠，年稳定性好

    2、电压裕度大，电晕声小，局放小

    3、采用新式绝缘材料，体积小，重量轻

    超轻型高压试验变压器注意事项：

    1、做高压试验时，必须由2人或2个以上人员参加，并明确做好分工，明确相互间的方法。并有专人监护现场安全及观察试品的试验状态；

    2、变压器和控制箱应有可靠的接地；

    3、试验过程中，升压速度不能太快，也决不允许突然全电压通电或断电；

    4、在升压或耐压试验过程中，如发现下列不正常情况时，应立即降压，并切断电源，停止试验，查明原因后再做试验。

    ① 电压表指针摆动很大；② 发现绝缘烧焦的异味、冒烟现象；③ 被测试品内有不正常的声音。

    5、试验中，如果试品短路或故障击穿，控制箱中的过流继电器工作，此时，将调压器回至零位，并切断电源后，方可将试品取出。

    6、进行电容试验或进行直流高压泄漏试验时，试验完毕后，将调压器降至零位后，并切断电源，然后，应用放电棒将试品或电容器的高压端对地进行放电，以免存留在电容中的电势发生触电危险。

    超轻型高压试验变压器结构：

    油浸式试验变压器采用单框芯式铁芯结构。初级绕组绕在铁芯上，高压绕组在外，这种同轴布置减少了漏磁通，因而增大了绕组间的耦合。产品的外壳制成与器芯配合较佳的八角形结构，整体外形显得美观大方。

    超轻型高压试验变压器产品使用条件：

    1.度范围：-5-+40℃。

    2.在25℃时空气相对湿度不超过90%。

    3.使用场所无严重影响电气绝缘的气体，蒸气，化学性沉积灰尘，污垢及其它爆炸性介质。

    4.输入电压为50Hz的实际正弦波，输入电源应不能遭受来自外部的大气过电压。

    5.海拔高度不超过1000米，否则仪器应降级使用。

    超轻型高压试验变压器的整体结构紧凑，通用性强，使用携带方便，适用于电力系统及电力用户在现场检测各种高压电器设备的绝缘性能，是电力设备检测及预防性试验所必备的试验仪器。
