引言
本文研究开发出一种基于PLC的交通信号灯智能控制实验装置。该装置不仅具备了一些常规的控制功能，如南北、东西红黄绿灯循环启动;倒计时显示时间;手动调节红绿灯亮的时间;紧急情况下的红绿灯控制等，还能够根据主次干道车流量的大小自动调节红绿灯亮的时间;能够根据时间段调节红绿灯点亮的时间等。另外本文采用了一种易于实现的基于车流比的周期自动切换方法，使得在调节红绿灯时间长度时无需进行复杂计算，从而简化了PLC的程序设计，设计的控制系统具有可靠性高、实时性好等特点。
1、系统设计思路

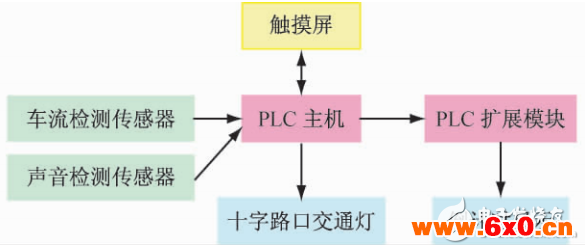

整个系统采用触摸屏作为上位机，PLC为主要控制核心，光电开关与声音传感器为车辆检测元器件，红绿灯和数码管为主要控制对象，总体设计思路如图1所示。系统在智能工作模式下，能够根据交通灯的每个工作周期内道路的车流量，计算得到下一周期交通灯工作的最优时间值，以此为依据，通过PLC控制方式自动调节红绿灯亮的时间，并能够根据时间段调节红绿灯亮的时间。当特种车辆（如救护车、消防车）到来时，还能够自动启动急车强通通行模式。图中，触摸屏作为一种智能控制设备，可以实现远距离控制和系统状态显示，可以实现工作模式的切换，用于代替传统的按钮输入，同时可以实时监控交通灯的工作状态。
图1交通灯控制系统结构图
2、系统元器件选型与硬件结构设计
本装置中上位机采用了eViewMT4300C触摸屏。eViewMT4300C触摸屏具有5．6“64KTFT彩色液晶显示屏，提供了320&TImes;240像素的分辨率，具有多种通讯端口。由于其界面良好、功能多样、控制灵活、编程方便、价格便宜等优点，在工业控制领域得到了广泛的应用。

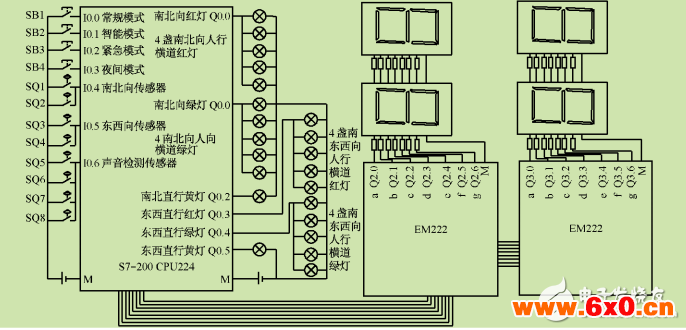

在PLC选择方面，根据系统的控制要求，需要模式选择开关4个，东西和南北向车辆检测传感器4个，4个方向的声音传感器4个。由于南北向车辆检测传感器可以共用1个输入点，东西向车辆检测传感器可以共用1个输入点，4个方向的声音传感器可以共用1个输入点，因此本系统总共需要输入点7个。输出部分需要控制信号灯和倒计时时间显示，以及人行横道灯等，其中信号灯需要6个输出点，人行横道灯可以与信号灯共用输出点。由于只显示1位倒计时数据，4个方向的倒计时显示需要16个输出点，因此整个系统需要22个输出点。数码管采用常规的2HS228021型号数码管，用于倒计时显示1位时间。声音传感器采用声控开关代替。整个PLC控制系统硬件接线图如图2所示。
图2PLC控制系统硬件接线图
3、系统软件设计
智能交通灯PLC控制实验装置的软件设计包括了2个部分：触摸屏组态软件设计和PLC控制程序设计。其中组态软件设计主要设计触摸屏的操作画面，便于实现人机交互。而PLC控制程序主要实现交通灯的循环显示功能与倒计时数码显示功能。
3．1、触摸屏组态软件设计
利用与eView触摸屏相配套的EV5000组态软件可以实现本装置的触摸屏组态画面设计。

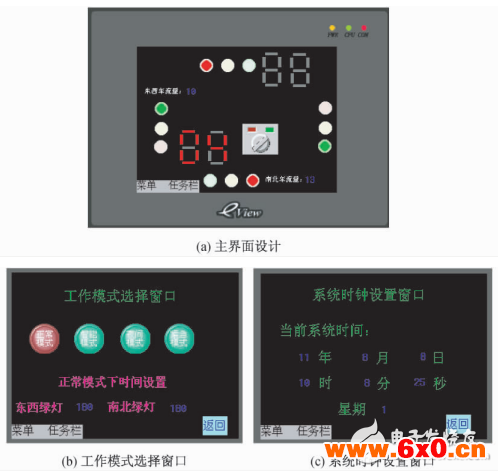

本系统设计的触摸屏显示画面如图3所示。系统主界面如图3（a）所示。整个画面由信号灯、倒计时数码显示、车流检测显示、系统当前时间及操作菜单等几部分组成。通过点击相应的菜单项，可分别进入到“工作模式选择窗口”和“系统时钟设置窗口”。在“工作模式选择窗口”中提供了4个模式选择按钮，通过点击不同的按钮系统可以进入相应的工作模式。在“正常工作模式”下，可以通过手动设置东西绿灯和南北绿灯的点亮时间。在“系统时钟设置窗口”中可以手动改变当前的系统时间，用于时间的校正。
图3触摸屏组态画面设计
3．2、PLC控制程序设计
3．2．1、主程序设计

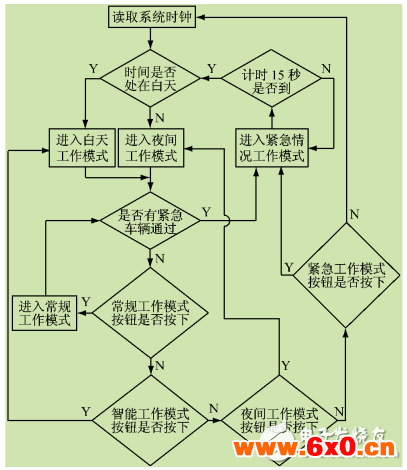

系统首先通过READ_RTC指令读取PLC的时间，然后判断当前时间是否处在白天段还是夜晚段。如果处在白天段则系统自动进入智能工作模式;如何处在夜晚段则进入夜间工作模式。在智能工作模式或夜间工作模式期间，如果声音传感器检测到有紧急车辆通过时，则系统暂停原先的工作模式，快速进入到紧急情况工作模式，并开始计时，15s后待车辆通过，则系统回到原先的工作模式继续工作。在任何一种工作模式下，均可通过触摸屏来手动修改工作模式，进入相应的处理环节。主程序设计思路如图4所示。
图4主程序设计流程图
3．2．2、智能工作模式
智能工作模式下程序设计思路描述如下：
（1）设置车辆检测周期T0，周期可通过触摸屏进行手动调节;
（2）在一个车辆检测周期内，检测东西向和南北向的车流量，分别放入MW1000和MW2000数据变量存储器中。其中MW1000为一个车辆检测周期内东西向的车流量，MW2000为一个车辆检测周期内南北向的车流量。
（3）如果仅南北向的车流量MW2000为0，则设置VW10为35s，VW100为15s，其中VW10为东西向绿灯亮的时间，VW100为南北向绿灯亮的时间。如果仅东西向的车流量MW2000为0，则设置VW10为15s，VW100为35s。如果2个方向的车流量均为0，则设置VW10、VW100均为25s。

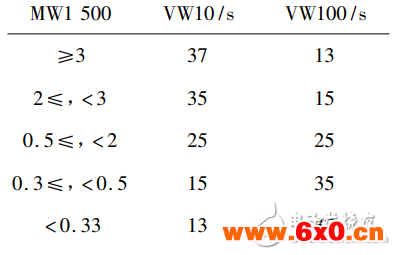

（4）如果MW1000和MW2000均不为零，则计算MW1000和MW2000的比值，放入存储器MW1500中。并根据比值的大小设置东西向和南北向绿灯点亮的时间。设置情况如下：
（5）计算红黄绿灯的循环点亮周期T1：T1=VW10+VW100+绿灯闪烁时间（此处设置为3s）+黄灯点亮的时间（此处设置为2s）

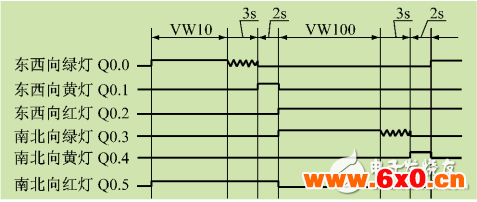

（6）在一个循环周期内，依次点亮东西向和南北向的红绿黄灯，周期如图5所示。
图5循环周期设置时序图
（7）在1个循环周期内，触摸屏倒计时显示2位绿灯点亮及闪烁的时间，而数码管倒计时显示最后9s钟内绿灯点亮及闪烁的时间。
3．2．3、常规工作模式
常规工作模式的程序设计思路与智能工作模式相类似。只不过东西向绿灯点亮时间设定值VW10和南北向绿灯点亮时间设定值VW100由系统设定，同时可以通过触摸屏手动修改。
3．2．4、夜间工作模式
在20：00到6：00时间段，系统进入夜间工作模式，此时2个方向的黄灯以1s周期进行闪烁，提醒车辆注意，同时倒计时数码显示自动停止工作。
3．2．5、紧急工作模式
紧急工作模式下，系统利用在每条道路上设置的声音检测传感器，检测特种车辆的到来，如救护车、消防车、警车等。当任何一个方向的声音传感器检测到信号时，系统即进入紧急情况工作模式，此时2个方向的红灯以1s周期进行闪烁，提示有紧急车辆需要通过。同时倒计时数码显示自动停止工作。待紧急车辆通过时（此处设置为15s），系统退出紧急工作模式，回到原先的工作模式继续工作。
4、基于此装置的实验项目开发
利用本交通灯控制实验装置，已经开发实现的实验项目主要有：
①常规红绿灯循环点亮控制项目设计与实现;
②带倒计时显示的红绿灯循环点亮控制项目设计与实现;
③基于触摸屏的常规红绿灯循环点亮控制项目设计与实现;
④基于触摸屏的带倒计时显示的红绿灯循环点亮控制项目设计与实现;
⑤带车辆检测的智能交通灯控制实验项目设计与实现;
⑥有人行横道灯指示的十字路口交通灯控制项目设计与实现;
⑦人行横道优先的十字路口交通灯控制项目设计与实现;
⑧带系统时间显示的夜间红绿灯闪烁控制项目设计与实现;
⑨特种车辆通过时交通灯控制项目设计与实现;
⑩抢答器实验项目设计与实现。

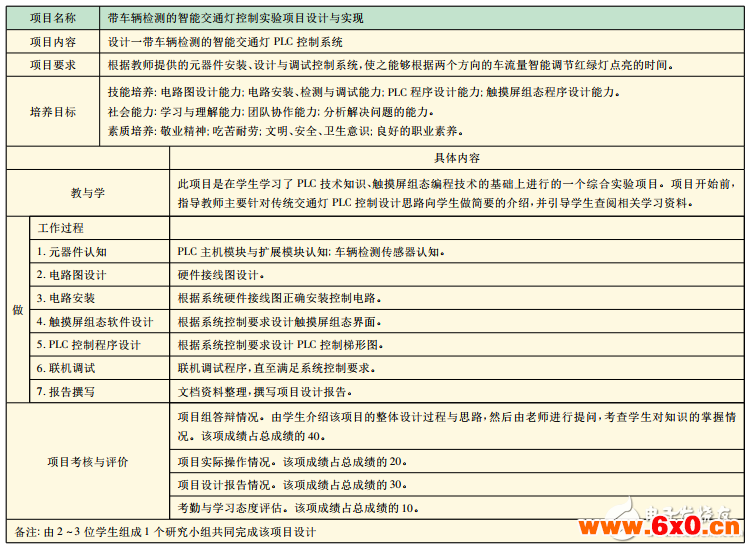

实验项目开发案例如表1所示。
表1基于此装置的实验项目开发示例
5、交通灯实验装置与操作说明

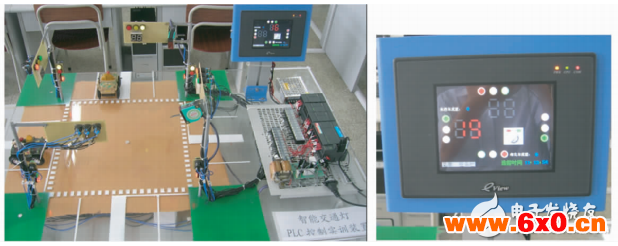

本文研究开发的智能交通灯PLC实验装置如图6所示。整个装置以1块有机玻璃为基底，其上按照真实道路情况绘制交通通道与人行横道，并安装有28盏交通信号灯、4个数码管、两个车辆检测传感器、电源、PLC、触摸屏等模块。
图6智能交通灯PLC控制实验装置实物图
接通电源后，打开电源开关，此时触摸屏显示出主界面。通过手指点击界面上的“菜单”项，弹出菜单窗口，在其中点击“工作模式选择”项，触摸屏进入到“工作模式选择窗口”，在其中可点击选择各种工作模式（如“智能模式”），选择完后点击“返回”按钮，系统返回到主界面。点击主界面中的起动按钮，系统即进入智能工作模式，此时车流传感器处于工作状态，当有车辆经过时，主界面上的2个车辆检测数据值会显示具体的数目。当车辆检测周期到时（初始设置为2min），2个方向的红绿灯会随着2个方向的车流量改变而改变。时间显示部分，触摸屏倒计时显示的是2位数据，而交通灯处显示的是1位数据。如果选择的是“正常工作模式”，则红绿灯会按固定周期进行循环工作。工作周期也可以通过点击相应的数值输入按钮进行调整。
6、结语
本文研究开发出1种新型的交通信号灯智能控制实验装置。主要创新点为：①采用了触摸屏与检测传感技术来调整和监控交通灯的运行状态，人机界面良好，可实现远距离控制;②能够根据每个方向的车流量自动调节红绿灯点亮的时间;能够根据系统时间自动调节红绿灯的工作模式;③该装置采用开放式三维立体结构，模拟真实的交通灯控制方式，方便学生自由设计实验项目，可锻炼学生触摸屏、PLC、算法设计等多种编程能力。
