最常见的测量基本电量仪表

　　测量各种电量和各种磁量的仪器仪表称为电工测量仪表，电工测量仪表种类繁多，实际最常见的是测量基本电量（电流，电压，功率和电能）的仪表其他电磁量则可通过基本电量值进行推算，或通过变换电路把他们转换成基本电量后进行测量。
　　1、电流表
　　顾名思义，就是一款可以测量电路中电流值的仪表，电路中有交流和直流电流，所以该表也有直流和交流之分，由于其使用的广泛性，又被分为多类，比如便携式的，固定式的，千安的，毫安的等等。
　　2、电压表
　　电压表和电流表一样，从字面就可以理解了，你想得没错，就是测量电路中电压大小的仪器，也和很多的仪表一样，种类非常之多，比如，交流电压表，直流电压表，便携式电压表，固定式电压表，千伏电压表，伏特电压表等等。
　　3、功率表

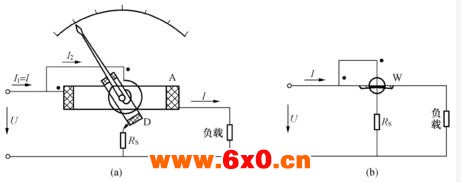

　　何为功率表？字面仪器也能理解了，还是和以上两种产品一样-测量功率的仪表，该产品由电动式测量机构构成，如图所示，测量机构的固定线圈A和负载串联，测量时通过负载电流，故称为电流线圈，可动线圈D和附加电阻RS串联后，与负载并联，反映负载的电压，故称为电压线圈。
　　功率表在电路中的图形符号如图b所示，圆圈加一粗表示电流线圈，相垂直的细线表示电压线圈。

　　4、电能表
　　电能表是测量电能的仪表，通常用kWh表示，也可以称为电度表或者是火表、主要有电子式电能表，机械式电能表等等，一般在高压情况下使用该产品时，切勿将产品直接接入进行使用，以免发生故障现象。
