矿用高压注水水表主要用于测量煤矿井下采煤工作面进行煤层注水时的注水煤层中的水量、流量及注水压力，是综合防尘的主要手段，是治本措施。
主要结构及工作原理
1、主要结构

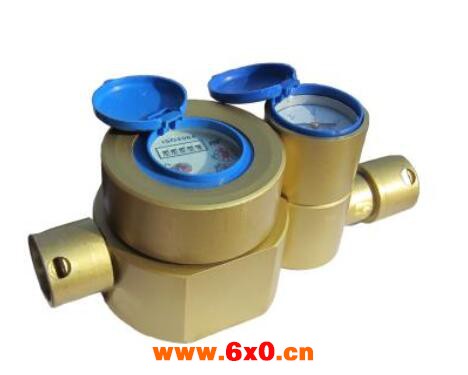

矿用高压注水水表主要由上壳体、下壳体、叶轮、叶轮盒、承压板，水量指示器及压力指示器等组成，系压力表和高压注水表为一体，携带方便，易操作。
2、工作原理
矿用高压注水水表安装在注水系统管路中。
水流入水表后，过滤罩沿叶轮盒下腔切线进入叶轮盒，推动叶轮旋转；水在叶轮中上升进入叶轮盒上腔切线流出；
叶轮旋转经其上面的永磁体带动承压板上面的中心轮转动，中心轮带动水量指示器中的计数机构记录流经水表的水量。煤层注水的压力直接经测压孔，通过压力指示器指示。
功能特点
（1）能同时测定煤层注水的水量、流量及注水压力；
（2）水量指示器采用数字轮式，直观易读，彻底摆脱了因井下工人不会读数而影响对煤层注水资料的收集；
（3）水表计量按照国家计量检定规程JJG585-89生产；
（4）外壳采用抗磁抗冲击抗摩擦火花材料；
（5）压力指示器中，设计并安装了专门的抗脉冲主力阻力杆，使压力指示器的使用寿命大大提高，并能够准确地进行读数。
双功能矿用高压注水水表主要技术参数
（1）最小范围：0.1m?/h至低压0.06m?/h
（2）分界流量：0.25m?/h至低压0.15m?/h
（3）常用流量：2.5m?/h至低压1.5m?/h
（4）过载流量：5.0m?/h至低压3.0m?/h
（5）测压范围：16MPa 25 MPa 32MPa
（6）测量误差：从包括最小流量至不包括分界流量的低区：±5%；
从包括分界流量至包括过载流量的高区：±2%；
压力测量误差为≤1MPa；
(7)最小读数：0.0001 m?；
(8)质 量： 6Kg
(9)外 形：200mm*106mm*115mm
该水表解决了我国煤层注水考核困难这一问题，尤其是提高了浅水孔注水的效果。也可以用于测量其它高压条件下（如高压、喷雾）的水量、流量及水压。
