微机继电保护测试仪的技术特点及性能介绍

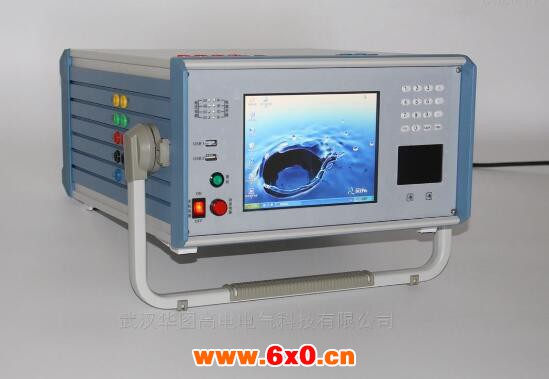

    微机继电保护测试仪 本装置具有八路开关量输入（ABCRabcr）和4路开关量输出。输入接点为空接点和0-250V电位接点兼容方式，可智能识别。装置由面板上的23个按键通过大屏幕液晶显示屏进行操作，所有界面均中文显示。能完成现场大多数试验的检定工作。



    产品功能：

    1、4路电压、3路电流同时输出；

    2、内置高性能工控机，windows操作系统、TFT真彩显示；

    3、单机自带优化小键盘；

    4、新型高保真线性功效；

    5、开关量：8路开入；4对开出；

    6、第二代测试软件；

    7、具有USB接口，可连接PC通讯；

    8、轻松测试备自投、快切、变压器差动、谐波及其它各种保护和自动装置；

    9、完整双操作模式，可连接笔记本操作；

    产品特点：

    1、嵌入式主机，配备超大规模可编程逻辑器件（CPLD）

    主机采用高速高性能嵌入式微机系统配备CPLD，响应速度快，传输频带宽，对基波可产生每周波500点的高密度拟合正弦波，输出波形光滑，无谐波分量。由于输出点数多，且通过精确的滤波电路，波形的失真度极小，在谐波输出时，即使对9次谐波、450Hz也可以达到每周波55点的高密度。而软件具有非常强的人机对话及在线帮助功能，可对任意试验参量实施控制。

    2、单机8路D/A同时输出

    采用16位高精度DAC芯片，确保拟合波形精度高，线性度好。可同时输出8路模拟信号，满足变压器保护、备用电源自投等全方位测试。

    3、高精度线性功放，同时输出5相电压及3相电流

    精心设计的电压、电流放大器实现交/直流共享，输出级采用独有的高精度超线性放大技术。精度高，可靠性好，同时输出5相交流电压和3相交流电流，每相交流电压输出高达130V、70VA，交流电流全并输出高达90A。直流电压输出可达300V、130VA。

    4、大屏幕LCD，接口完整，主机一体化单机箱结构

    本机采用640×480点阵8.0’’大屏幕高分辨率图形液晶显示屏，操作界面和试验结果是全中文显示，全部操作过程均在显示屏上设定，显示直观清晰。

    装置可用自带键盘操作，亦提供外接键盘。还提供2个USB口、2个RS232口，可与外部计算机及其他设备通信。只需交流220V电源，开机即可工作。携带方便，非常适合流动试验及野外工作。

    5、辅助直流源(选配)

    本机可选配独立的两组直流电源，一组110VDC/1.0A，另一组220VDC/0.6A，开机自动同时输出，可用作保护供电电源，无需通过软件设置和调整。

    6、智能型自我保护

    采用zui新设计的散热结构，保证zui好的通风状况。并可同时判断过流、过压、过载、短路、温度过高、数据异常等危及装置本身安全的现象，即便是操作错误也不致损坏装置。另外，当危险信号如外部电压通过端子进入测试仪时，装置告警指示灯变红，并自动切断功放。

    7、接点丰富，软件功能强大

    技术参数：

    1.交流电流源

    单相输出3*40A

    三相并联120A

    最大输出功率≥450VA/相

    各相输出电流幅度、频率和相位可以独立调节

    输出精度0.1A~0.5A：±10mA

    0.5A~40A：≤±0.5%

    分辨力10mA

    连续输出时间在0~10A范围内，能连续输出，在10A~20A范围内，

    连续输出时间≥30秒，在＞20A范围内，连续输出时间≥5秒

    2.交流电压源

    单相输出4*120V

    最大输出功率≥60VA/相

    四相有共用中性点的电压源；第四路电压可设定为零序电压或任意设置各相输出幅度、

    频率、相位可以独立调节

    输出精度1V~5V：±10mV

    5V~120V：≤±0.5%

    分辨力10mV

    3.直流电源

    单相输出-10A~+10A

    最大输出功率≥200VA

    输出精度±0.5A~±1A：±20mA

    ±1A~±10A： ±0.5%

    分辨力10mA

    4.直流电压源

    单相输出-150V~+150V

    最大输出功率≥100VA

    输出精度±1V~±10V：20mV

    ±10V~±150V：±0.5%

    分辨率10mV

    5.交流电压、电流源角度

    相角范围0°~360°

    相角精度≤±0.01Hz

    频率分辨力10mHz

    能输出2~20次任意幅值的谐波

    6.同步性

    电压电流同步性≤10μs 开入量8路独立开关接点输入

    兼容空接点与15V~250V有源接点，能够自动识别有源接点的极性

    计时精度：在小于1S时≤1ms

    7.开出量

    4对可编程开关空接点输出

    接点电容250VDC,0.5A

    250VAC,0.5A

    8.供电电源

    交流输出电压额定值：220V±10%

    基准值：50Hz±2%

    交流供电电压额定值：50Hz±10%

    基准值：50Hz±2%

    9.箱体尺寸与重量箱体尺寸

    360mm*190mm*420mm(W*H*D)

    重量约17kg

    10.使用环境条件

    环境温度-10℃~+45℃

    相对湿度≤90%

    大气压强90~110kPa

    微机继电保护测试仪装置立卧式放置均可，可脱机操作，亦可外接PC机操作，测试结果能自动整理、记录成试验报告，以备查阅，亦可使用U盘直接保存且方便传送到外接PC机中编辑、打印等处理。软件升级简单快捷，直接通过U盘升级或外部PC机下传，无需改动任何硬件。

    软件辅助计算功能强大，可自动计算正、负、零序电压电流，一、二次侧有功、无功、功率因数。
