详解一下调节阀的那些技术参数

来源:网络  作者:网络转载   2019-10-04 阅读:462

    调节阀的发展自20世纪初始至今已有八十年的历史,先后产生了十个大类的调节阀产品、自力式阀和定位器等;





    20年代:原始的稳定压力用的调节阀问世。


    30年代:以“V”型缺口的双座阀和单座阀为代表产品V型调节球阀问世。


    40年代:出现定位器,调节阀新品种进一步产生,出现隔膜阀、角型阀、蝶阀、球阀等。


    50年代:球阀得到较大的推广使用,三通阀代替两台单座阀投入系统。


    60年代:在国内对上述产品进行了系列化的改进设计和标准化、规范化后,国内才才有了完整系列产品。现在我们还在大量使用的单座阀、双座阀、角型阀、三通阀、隔膜阀、蝶阀、球阀七种产品仍然是六十年代水平的产品。这时,国外开始推出了第八种结构调节阀——套筒阀。


    70年代:又一种新结构的产品——偏心旋转阀问世(第九大类结构的调节阀品种)。这一时期套筒阀在国外被广泛应用。70年代末,国内联合设计了套筒阀,使中国有了自己的套筒阀产品系列。


    80年代:改革开放期间,中国成功引进了石化装置和调节阀技术,使套筒阀、偏心旋转阀得到了推广使用,尤其是套筒阀,大有取代单、双座阀之势,其使用越来越广。


    80年代末,调节阀又一重大进展是日本的Cv3000和精小型调节阀,它们在结构方面,将单弹簧的气动薄膜执行机构改为多弹簧式薄膜执行机构,阀的结构只是改进,不是改变。它的突出特点是使调节阀的重量和高度下降30%,流量系数提高30%。


    90年代的调节阀重点是在可靠性、特殊疑难产品的攻关、改进、提高上。


    阀门的各项技术指标:


    1) 强度性能:


    阀门的强度性能是指阀门承受介质压力的能力。阀门是承受内压的机械产品,因而必须具有足够的强度和刚度,以保证长期使用而不发生破裂或产生变形。


    2) 密封性能:


    阀门的密封性能是指阀门各密封部位阻止介质泄漏的能力,它是阀门最重要的技术性能指标。阀门的密封部位有三处:启闭件与阀座两密封面间的接触处;填料与阀杆和填料函的配和处;阀体与阀盖的连接处。其中前一处的泄漏叫做内漏,也就是通常所说的关不严,它将影响阀门截断介质的能力。对于截断阀类来说,内漏是不允许的。后两处的泄漏叫做外漏,即介质从阀内泄漏到阀外。外漏会造成物料损失,污染环境,严重时还会造成事故。对于易燃易爆、有毒或有放射的介质,外漏更是不能允许的,因而阀门必须具有可靠的密封性能。


    3)流动介质:


    介质流过阀门后会产生压力损失(既阀门前后的压力差),也就是阀门对介质的流动有一定的阻力,介质为克服阀门的阻力就要消耗一定的能量。


    4)启闭力和启闭力矩:


    启闭力和启闭力矩是指阀门开启或关闭所必须施加的作用力或力矩。关闭阀门时,需要使启闭件与发座两密封面间形成一定的密封比压,同时还要克服阀杆与填料之间、阀杆与螺母的螺纹之间、阀杆端部支承处及其他磨擦部位的摩擦力,因而必须施加一定的关闭力和关闭力矩,阀门在启闭过程中,所需要的启闭力和启闭力矩是变化的,其最大值是在关闭的最终瞬时或开启的最初瞬时。设计和制造阀门时应力求降低其关闭力和关闭力矩。 5). 启闭速度:


    启闭速度是用阀门完成一次开启或关闭动作所需的时间来表示。一般对阀门的启闭速度无严格要求,但有些工况对启闭速度有特殊要求,如有的要求迅速开启或关闭,以防发生事故,有的要求缓慢关闭,以防产生水击等,这在选用阀门类型时应加以考虑。


    6) 动作灵敏度和可靠性:


    这是指阀门对于介质参数变化,做出相应反应的敏感程度。对于节流阀、减压阀、调节阀等用来调节介质参数的阀门以及安全阀、疏水阀等具有特定功能的阀门来说,其功能灵敏度与可靠性是十分重要的技术性能指标。


    7)使用寿命:


    它表示阀门的耐用程度,是阀门的重要性能指标,并具有很大的经济意义。通常以能保证密封要求的启闭次数来表示,也可以用使用时间来表示。


    调压阀作用:过滤调压阀是用来做什么的?减压的。气动阀门定位器是按力平衡原理设计工作的,其工作原理是按力平衡


    原理设计和工作的。当通入波纹管的信号压力增加时,使杠杆2绕支点转动,档板靠近喷嘴,喷嘴背压经放大器放大后,送入薄膜执行机构气室,使阀杆向下移动,并带动反馈杆(摆杆)绕支点转动,连接在同一轴上的反馈凸轮(偏心凸轮)也跟着作逆时针方向转动,通过滚轮使杠杆1绕支点转动,并将反馈弹簧拉伸、弹簧对杠杆2的拉力与信号压力作用在波纹管上的力达到力矩平衡时仪表达到平衡状态。此时,一定的信号压力就与一定的阀门位置相对应。以上作用方式为正作用,若要改变作用方式,只要将凸轮翻转,A向变成B向等,即可。


    所谓正作用定位器,就是信号压力增加,输出压力亦增加;所谓反作用定位器,就是信号压力增加,输出压力则减少。一台正作用执行机构只要装上反作用定位器,就能实现反作用执行机构的动作;相反,一台反作用执行机构只要装上反作用定位器,就能实现正作用执行机构的动作。

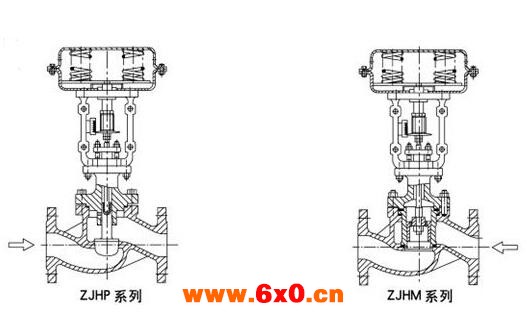

    调节阀通常由电动执行机构或气动执行机构与阀体两部分共同组成。直行程主要有直通单座式和直通双座式两种,后者具有流通能力大、不平衡办小和操作稳定的特点,所以通常特别适用于大流量、高压降和泄漏少的场合。角行程主要有:V型电动调节球阀、电动蝶阀、通风调节阀、偏心蝶阀等。


    调压阀的种类:按用途和作用、主要参数、压力、介质工作温度、特殊用途(即特殊、专用阀)、驱动能源、结构等方式进行了分类,其中最常用的分类法是按结构将调节阀分为九个大类,6种为直行程,3种为角行程。


    调压阀的原理是利用了弹簧力与压力相平衡的原理,当弹簧的压力小于气压的时候阀关闭,当压力大于弹簧的弹力时候橡胶调压膜片下方的压缩空气对膜片的作用力,推动膜片向上拱曲离开阀座而使空气流入气腔,此时卸荷活塞在气压作用下移动,将排放阀门推离阀座,于是由空气压缩机充入气腔的空气便通过排放阀和排气口排入大气空气压缩机空转。
