剩余电流断路器测试仪的一些参数和注意事项

来源:网络  作者:网络转载   2019-10-04 阅读:497

    剩余电流断路器测试仪(以下简称测试仪)是专为剩余电流断路器的性能测试而研制,它是检测B型剩余电流断路器脱扣电流和分断时间的关键仪器。





    剩余电流断路器测试仪基本参数


    环境温度: 0℃--40℃


    环境相对湿度: 不大于80%RH


    电源电压要求:交流220V,50Hz (仪器工作电源)


    辅助电源要求:三相四线输入 380V,大于2A


    接地方式:可靠接地


    测试仪输出的电流值为真有效值,测试不确定度小于1%;


    (1)变频模式交流剩余电流范围:0~2A;


    (2)50Hz 交流剩余电流范围:0~2A;


    (3)脉动直流剩余电流


    测试仪的功能能够满足 GB16916.1-2003、GB16917.1-2003 和 GB22974-2008标准对剩余电流断路器的测试要求。

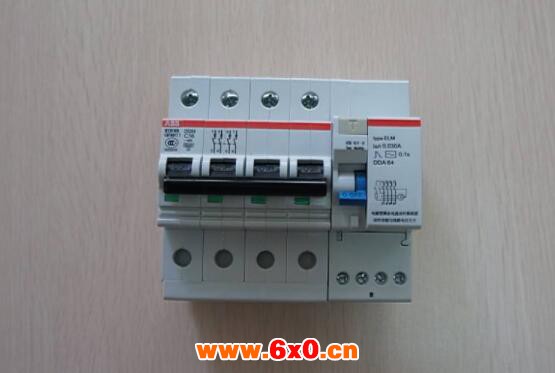

    测试仪适用于电子式和电磁式的剩余电流断路器。1P+N、2P、3P、3P+N、4P 的断路器均能测试,输出大剩余电流为 2A。


    测试仪的功能操作采用触摸屏,断路器动作后,脱扣电流和分断时间均能保持,便于读数和记录。


    系统显示和操作采用流行的工业级触摸屏,操作简单;


    电子式剩余电流断路器试验仪注意事项


    对剩余电流断路器进行特性测试之前,请接线图按照下面说明正常接线,检查剩余电流断路器是否有相线与相线之间的短路以及相线与零线之间的短路现象。


    用该测试仪对有相间短路现象的漏电断路器进行测试时,会对仪器造成严重的损坏。


    用该测试仪接线时,一定需要注意上下桩头接线需要一一对应,不能交叉连接,否则会引起故障或仪器损坏;
