孔板流量计的安装

来源:网络  作者:网络转载   2019-10-04 阅读:284

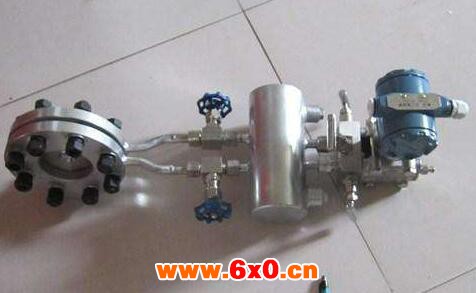

    孔板流量计是集流量、温度、压力检测功能于一体,并能进行温度、压力自动补偿的新一代流量计,该流量计采用先进的微机技术与微功耗新技术,功能强,结构紧凑,操作简单,使用方便。





    孔板流量计的安装建议:


    1.在安装仪器之前,应清洗过程管道,以防止管道中残留的铁磁性物质粘附在仪器上,影响仪器的性能甚至损坏仪器。如果不可避免,应在仪表入口处安装磁性过滤器。仪表本身在生产前不参与空气扫描,以免损坏仪表。


    2.在将仪器安装到过程管道中之前,应检查孔板流量计是否有损坏。


    3.仪器的安装形式分为垂直安装和水平安装。如果是垂直安装,则中心垂直线与仪器垂直线之间的夹角应小于2°; 如果是水平安装,仪器的水平中心线应该是水平线角度小于2°。


    4.仪器的上游和下游管道应与仪器的直径相同。连接法兰或螺纹应与仪器的法兰和螺纹相匹配。仪器上游直管的长度应至少为仪器公称直径的5倍,下游直管段的长度应大于250mm。


    5.测量低温介质时,需要选择夹套类型。


    6.用于测量气体的仪器在特定压力下校准。如果气体直接排放到仪表出口处的大气中,则浮子上会发生压降并导致数据失真。如果是这种情况,请在仪表出口处安装一个阀门


    7.安装在管道中的仪器不应承受压力。仪器的入口和出口应有适当的管道支撑,以使仪器保持最小的压力。


    8.安装PTFE(聚四氟乙烯)衬里仪器时要特别小心。由于PTFE在压力作用下会发生变形,因此法兰螺母不应随意拧紧。


    9.带液晶显示器的孔板流量计在安装时应避免阳光直射,并降低液晶的使用寿命。


    孔板流量计是测量流量的差压发生装置,配合各种差压计或差压变送器可测量管道中各种流体的流量。装置包括环室孔板,喷嘴等。


    孔板流量计节流装置差压变送器配套使用,可测量液体、蒸汽、气体的流量,孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。


    充满管道的流体,当它们流经管道内的节流装置时,流束将在节流装置的节流件处形成局部收缩,从而使流速增加,静压力低,于是在节流件前后便产生了压力降;


    即压差,介质流动的流量越大,在节流件前后产生的压差就越大,所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。
