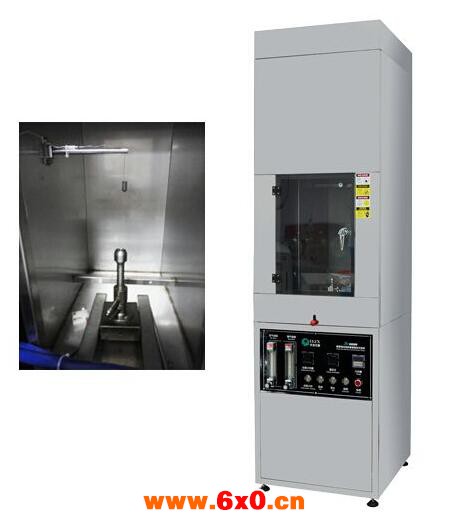

单根电线电缆垂直燃烧试验仪的特点与适用介绍

来源:网络  作者:网络转载   2019-10-04 阅读:667

    单根电线电缆垂直燃烧试验仪主要针对导体直径大于8mm(截面积大于0.5mm2)或小于8mm(截面积小于0.5mm2)的单根电线电缆的可燃性能进行评定。





    适用于照明设备、低压电器、家用电器、机床电器、电机电动工具、电子仪器、电工仪表、电气连接件和辅件等电工电子产品及其组件部件的研究、生产和质检部门。该款采用了GB18380.12-2008附录B中关于空气混合结构部分的推荐的产品结构,细节上也完全满足质检单位验收需求。


    产品功能特点


    单根电线电缆垂直燃烧试验是采用规定尺寸的本生灯(Bunsen burner)和特定燃气源(丙烷),按一定的火焰高度和一定的施焰角度对呈垂直状态的试品定时施燃,以试品点燃、燃烧的持续时间和燃烧长度等来评定其可燃性及着火危险性。


    主要技术参数


    1.七寸全彩可编程控制器触摸屏+PLC控制,实现控制/检测/计算/数据显示多功能


    2.自动化程度高:自动记录试验时间,自动显试结果,自动计时,自动点火,施焰结束后本生灯自动退回,可选择是否关闭燃气


    3.启动时可选择是否自动点火;启动、停止、燃气、计时、点火、保存、保存、照明、排风均通过触摸屏控制实现,指尖轻触即可完成试验


    4.计时按钮配合PLC自动记录储存燃烧耗时间


    5.试验时间系统自动记录,并生成试验结果


    6.燃烧器:内径Φ9.5mm ± 0.5mm


    7.试验倾角:45°式样横梁可前后移动,根据式样粗细调节与本生灯的位置;


    8.火焰高度:20mm ± 2mm 到190mm±1mm可调


    9.施焰时间: 0-999.9s±0.1s可调


    10.燃烧气体: 95% 丙烷气( 一般情况可采用液化石油气代替 )


    11.燃气:采用高纯度丙烷气或石油液化气(用户自备);


    12.被试验电线电缆长度:600±25mm;


    13.被试验电线电缆外径:导体直径大于0.8mm或截面积大于0.5mm2


    14.本装置应安放在不通风且温度为(23±10)℃的环境中进行试


    15.燃烧喷灯标准功率:1KW;


    16.电源电压:220V/50Hz


    17.燃气流量:0-1L/min


    18.空气流量:1.5-15L/min


    19. 箱体材料:钢板静电喷涂  (可指定不锈钢材质机箱)


    20.设备外形尺寸:长60 cm 宽45cm  高156cm


    另标准推荐两种火焰校准方式:


    (1)火焰内焰50~60mm,外焰170~190 mm


    (2)10g铜头从100℃升温到700℃时间为45±5S


    如果用户采用第二种方式验证火焰,则需选配火焰校准装置。前期采购暂不考虑火焰校准方式,后期如有需要可再加配。
