分析一下绝缘油自动介质损耗测量仪功能特点

来源:网络  作者:网络转载   2019-10-04 阅读:865

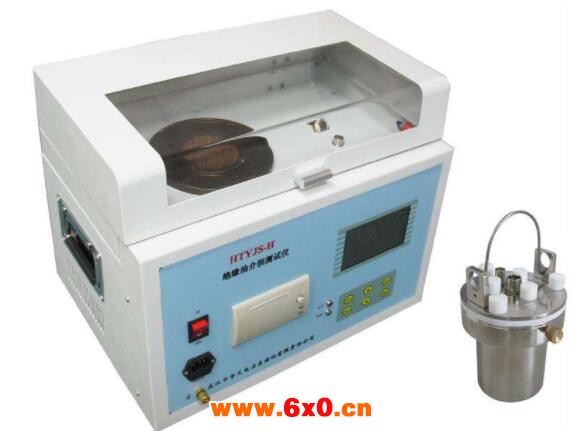

    绝缘油自动介质损耗测量仪该仪器主要用于绝缘油等液体绝缘介质的介质损耗因数和直流电阻率的测量。仪器采用一体化结构设计,内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源标准电容器、高阻计、直流高压源等主要部件。





    绝缘油自动介质损耗测量仪功能特点


    1、试验油杯采用符合国标GB/T5654-2007的三电极式结构,极间间距2mm,可消除杂散电容及泄漏对介损测试结果的影响。


    2、仪器采用中频感应加热,PID控温算法。该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点,使温度严格控制在预设温度误差范围以内。


    3、内部标准电容器为SF6充气三电极式电容,该电容的介损及电容量不受环境温度、湿度等影响,使仪器精度在长时间使用后仍然得到保证。


    4、交流试验电源采用AC-DC-AC转换方式,有效避免市电电压及频率波动对介损测试准确性影响,即便是发电机发电,该仪器也能正确运行。


    5、完善的保护功能。当有过压、过流、高压短路时,仪器能迅速切断高压,并发出警告信息。当温度传感器失效或没有连接时,发出警告信息。在中频感应加热炉内设有限温继电器,当温度超过120度时,继电器释放,加热停止。


    6、试验参数设置方便。温度设置范围0~125℃,交流电压设置范围500~2200V,直流电压设置范围0~500V。


    7、采用大屏幕LCD显示器,具有背光、显示清晰。人机界面友好,只需按照汉字菜单提示、输入命令,仪器即可自动进行测试。并自动存储和打印测试结果。


    8、自带实时时钟,测试日期、时间可随测试结果保存、显示、打印。


    9、空电极杯校准功能。测量空电极杯的电容量和介质损耗因数,以判断空电极杯的清洗和装配状况。校准数据自动保存,以利于相对电容率和直流电阻率的精确计算。


    绝缘油自动介质损耗测量仪技术参数


    1、工作电源:AC 220V±10%、50Hz/60Hz±1%


    2、测量范围:电容量:5pF~200pF


    相对电容率:1.000~30.000


    介质损耗因数:0.00001~100


    直流电阻率:2.5MΩm~20TΩm


    3、测量精度:电容量:±(1%读数+0.5pF)


    相对电容率:±1%读数


    介质损耗因数:±(1%读数+0.0001)


    直流电阻率:±10%读数


    4、分 辨 率:电容量:0.01pF


    相对电容率:0.001


    介质损耗因数:0.00001


    5、测温范围:0~125℃


    6、温度测量误差:±0.5℃


    7、交流试验电压:500~2200V 连续可调,频率50Hz


    8、直流试验电压:0~500V    连续可调


    9、功    耗:100W


    10、工作环境:环境温度:0℃~40℃


    相对湿度:<75%


    绝缘油自动介质损耗测量仪内部采用全数字技术,全部智能自动化测量,配备了大屏幕(240×128)液晶显示器,全中文菜单,每一步骤都有中文提示,测试结果可以自动存储并打印输出,操作人员不需专业培训就能熟练使用。
