喷嘴流量计的安装

来源:网络  作者:网络转载   2019-10-04 阅读:824

    喷嘴流量计主要用于石油、化工、冶金、电力、轻工等部门的测量,用来测量液体、蒸汽、气体的流量。





    那么喷嘴流量计如何安装?喷嘴流量计安装要求及注意事项有哪些呢?


    下面为大家详细介绍喷嘴流量计如何安装:


    喷嘴流量计安装方法及注意事项


    喷嘴流量计如何安装?当管道的前后压差较大时,应该使用增加标准喷嘴的方式,喷嘴流量计的测量原理是:


    流体在管道中流动时,由于标准喷嘴的局部阻力,使得流体的压力降低,能量损耗,该现象在热力学上称为节流现象。


    使用这种喷嘴流量计的安装方式比采用调节阀要简单,但必须选择合适的喷嘴流量计,不然的话,液体容易产生汽蚀现象,影响管道的安全运行。


    喷嘴流量计的安装十大要求:


    1、易于实现传感器单独接地的场所;


    2、喷嘴流量计安装尽可能避免受阳光直照;


    3、尽量满足前后直管段分别不小于5D和2D;


    4、尽可能避开周围环境有高浓度腐蚀性气体。


    5、喷嘴流量计安装尽可能避免测量管内变成负压;


    6、测量混合相流体时,选择不会引起相分离的场所;


    7、测量双组分液体时,避免装在混合尚未均匀的下游;、


    8、喷嘴流量计安装选择震动小的场所,特别对一体型仪表;


    9、测量化学反应管道时,喷嘴流量计要装在反应充分完成段的下游;


    10、喷嘴流量计安装应避免附近有大电机、大变压器等,以免引起喷嘴场干扰。


    喷嘴流量计的分体式安装由独立的喷嘴装置、差压、压力、温度变送器、流量计算仪、截止阀等部份组合而成。


    喷嘴流量传感器和差压变送器之间的引压管连接由用户自己完成。

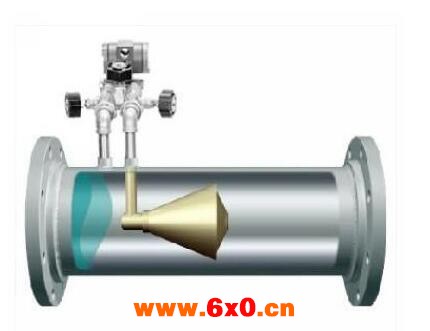

    喷嘴流量计组成部分及安装


    一体式安装是产品出厂时已将差压变送器与喷嘴连接成一体,用户购买一体式喷嘴后,使用时不需再连接引压管。


    喷嘴流量计的一体式安装是由智能显示仪和喷嘴装置一道组成。一体式安装自带有高品质的差压传感器、压力传感器,热电阻温度传感器。
