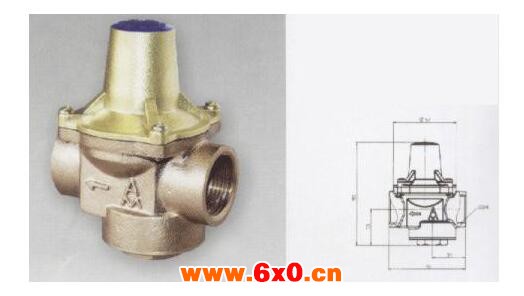

调压阀是通过旋转旋钮的膜片开度变化，气流通过孔径的变化，从而使空气受量的变化，本实用更多的空气，减少隔膜的压缩，孔的增大，体积也更大，当下游随着空气流量的减少，膜片的力使通孔变小，减少空气流动，多余的气体会从溢流阀溢出。
调压阀即被称为外力压缩的空气。空气具有可压缩性，经空气压缩机做机械功使本身体积缩小、压力提高后的空气叫压缩空气。压缩空气是一种重要的动力源。
与其它能源比，它具有下列明显的特点：
清晰透明，输送方便，没有特殊的有害性能，没有起火危险，不怕超负荷，能在许多不利环境下工作，空气在地面上到处都有，取之不尽。
压缩空气是仅次于电力的第二大动力能源，又是具有多种用途的工艺气源，其应用范围遍及石油、化工、冶金、电力、机械、轻工、纺织、汽车制造、电子、食品、医药、生化、国防、科研等行业和部门。
调压阀特点：
结构特点：提动阀
控制方式：模拟量
合格证书：CE认证
环境温度范围：+0°C / +50°C
介质温度范围：+0°C / +50°C
介质：压缩空气
颗粒大小max.：50 μm
压缩空气中的最大含油量：1 mg/m?
Qn：120 l/min
安装位置：±α = 0 - 90° ±β = 0 - 90°
工作电压DC：24 V
电压偏差 DC：-20% / +20%
允许的脉动：5%
功率消耗 max.：300 mA
防护等级：IP65
压缩空气 接口 人口：G 1/8, 1/8 NPT
压缩空气 接口 出口：G 1/8, 1/8 NPT
排气类型：未收集, 带有消音器
重量：0,32 kg
外壳 ：铝材-压铸件; 钢
密封 ：氢化-丙烯腈-树胶
三种注量特性的意义如下：
（1）等百分比特性（对数）等百分比特性的相对行程和相对流量不成直线关系，在行程的每一点上单位行程变化所引起的流量的变化与此点的流量成正比，流量变化的百分比是相等的。所以它的优点是流量小时，流量变化小，流量大时，则流量变化大，也就是在不同开度上，具有相同的调节精度。
（2）线性特性（线性）线性特性的相对行程和相对流量成直线关系。单位行程的变化所引起的流量变化是不变的。流量大时，流量相对值变化小，流量小时，则流量相对值变化大。
（3）抛物线特性流量按行程的二方成比例变化，大体具有线性和等百分比特性的中间特性。
从上述三种特性的分析可以看出，就其调节性能上讲，以等百分比特性为最优，其调节稳定，调节性能好。而抛物线特性又比线性特性的调节性能好，可根据使用场合的要求不同，挑选其中任何一种流量特性。
