变频式互感器特性综合测试仪的那些特点分析

来源:网络  作者:网络转载   2019-10-04 阅读:424

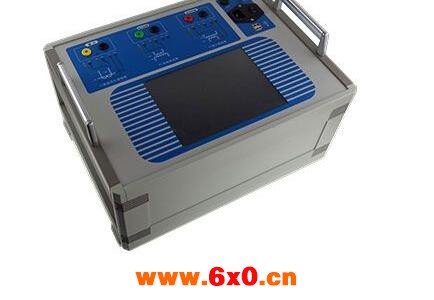

    变频式互感器特性综合测试仪是在传统基于调压器、升压器、升流器的互感器伏安特性变比极性综合测试仪基础上,广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的革新型CT、PT测试仪器。


    装置采用高性能DSP和FPGA、先进的制造工艺,保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高,是电力行业用于互感器检测的专业仪器。





    功能特点


    1、功能全面,既满足各类CT(如:保护类、计量类、TP类)的励磁特性(即伏安特性)、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求,又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻等测试。


    2、现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线,使用极为简单的测试接线和操作实现电流互感器的检定,极大的降低了工作强度和提高了工作效率,方便现场开展互感器现场检定工作。


    3、可精确测量变比差与角差,比差最大允许误差±0.1%,角差最大允许误差±5min,能够进行0.2S级电流互感器的现场测试,变比测量范围为1~30000。


    4、如选配我司专用的升流器后,可输出150A的电流,方便现场通流测试。


    5、基于先进的变频法测试CT/PT伏安特性曲线和10%误差曲线,输出最大仅180V的交流电压和12Arms(36A峰值)的交流电流,却能应对拐点高达60kV的CT测试。


    6、自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。


    7、测试满足GB1208(IEC60044-1)、GB16847(IEC60044-6)、GB1207等各类互感器标准,并依照互感器类型和级别自动选择何种标准进行测试。


    8、测试简单方便,一键完成CT直阻、励磁、变比和极性测试,而且除了负荷测试外,CT其他各项测试都是采用同一种接线方式。


    9、全中文动态图形界面,无需参考说明书即可完成接线、设置参数:动态显示参数设置,根据当前所选的试验项目自动显示其相关参数;动态显示帮助接线图,根据当前所选试验项目,显示对应的接线图。


    10、5.7寸图形透反式LCD,阳光下清晰可视。


    11、采用旋转光电鼠标操作,操作简单,快捷方便,极易掌握。


    12、面板自带打印机,可自动打印生成的试验报告。


    13、装置可存储1000组测试数据,掉电不丢失。


    14、该仪器便于携带,装置重量小于9kg。


    技术特点


    基于先进的变频原理,输出最大仅180V的交流电压和12A的交流电流,却能应对拐点高达60KV的CT测试。


    功能全面,可用于各种型号CT、PT的励磁、变比、相位、极性、二次绕组电阻、负荷、比差以及角差等稳态或暂态特性测试。


    自动给出拐点电压/电流、10%误差曲线、5%误差曲线、准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、准确级、饱和和不饱和电感等参数。


    可遵照GB1208-2006(IEC60044-1)、GB16847-1997(IEC60044-6)等不同的标准对CT、PT进行测试和计算。


    界面友好美观,5.7寸图形LCD显示、全中文图形界面。


    采用旋转光电鼠标操作,操作简单,快捷方便,极易掌握。


    装置可存储3000组测试数据,掉电不丢失。


    面板自带打印机,可自动打印生成的试验报告。


    测试方便,除了负荷测试外,其他各项测试都是基于同一接线。


    易于携带,装置重量<9Kg。


    主要功能


    装置设计用于CT、PT的以下试验:


    励磁特性试验


    变比试验


    相位和极性试验


    CT各种一次电流及各种负荷时的比差、角差测量


    CT二次绕组电阻测量


    CT二次回路负荷测量


    CT暂态特性测试与分析


    测量校核各种型号的CT、PT,包括保护CT、计量CT、TP级暂态CT、励磁饱和电压达到60KV的CT、变压器套管CT、各电压级PT等


    拐点电压/电流、10%(5%)误差曲线、准确限值系数、仪表保安系数、二次时间常数、剩磁系数、准确级、饱和和不饱和电感等CT、PT参数的测量
