强冲水淋雨试验装置的功能特点有哪些呢?

来源:网络  作者:网络转载   2019-10-04 阅读:774

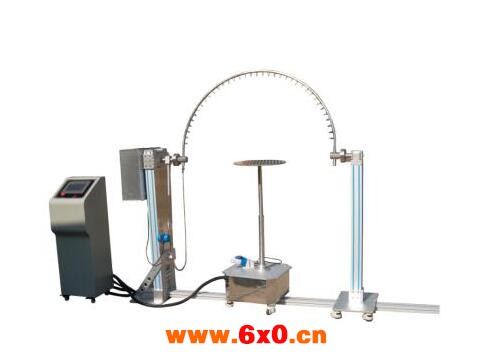

    强冲水淋雨试验装置根据标准GB4208-93、GB10485、IEC60529-2001《外壳防护等级(IP代码)》设计制造,适用于电气产品进行第二位特征数字为5/6(IPX5/IPX6)的防水试验。该设备满足IP防护等级IPX5/IPX6的测试要求.





    主要技术参数:


    内箱尺寸:深800×宽800㎜×高800㎜


    外箱尺寸:深3800×宽1000×高1700㎜(客户需考虑房间宽度)


    试验台尺寸:D=500MM


    试验台高度:200mm可调


    试验台转向:360度旋转


    试验台材质:优质SUS304不锈钢


    摆管半径:R=300MM


    摆管摆幅:45°、90°、300° (可设置)


    摆管内孔径:Φ16mm


    摆管材质:优质304不锈钢无缝管


    试验台最大载重:30KG


    喷孔直径:φ0.4mm


    孔径间距:50mm


    IP34水流量:0.07L/min


    淋雨水压:50~150kpa(可调)


    喷水管摆动速度:IP3:10次/min;IP4:5次/min


    摆管摆幅:最大±150°


    摆杆转速:1-23r/min(可调)


    IP5(等级):φ6.3mm


    IP6(等级):φ12.5mm


    IP5(等级)喷水流量:12.5±0.625(L/min)


    IP6(等级)喷水流量:100±5(L/min)


    喷水压力: 80-150kpa(按流量调节)


    IP56喷头:在喷头处安装一个步进电机,IP5和IP6喷头可上下摆动


    试验时间:1-999,999min(可设定)


    水源:水循环


    淋雨方式:连续、周期(可调)


    控制系统:触摸屏智能控制系统


    功能有:


    1、分体式结构,安全可靠。


    2、设备机架、试样转台全部采用优质铝合金及SUS304#不锈钢板制作,确保长时间使用不生锈。


    3、转台电器部分全密封,有效防止进水漏电。


    4、转台使用调速电机,速度在标准范围内无级可调,并能控制正反向转动(适合带样品通电测试,防止绕线)。


    5、喷水流量通过流量计调整,手动调节。


    6、电器元件全部采用如LG、欧姆龙等进口品牌;接线工艺符合国家标准要求,电板布局合理,接线牢固,标示清楚。


    7、自带水箱,水箱内装用水位浮球阀自动控制进水,并有低水位报警监测,有效防止水泵缺水干转而损坏。


    8、测试时间通过时间继电器控制,简单实用;可设定:0-999min(可调),测试完成后,自动停机;(IPX56AS:测试时间可在触控屏上设定)。


    强冲水淋雨试验装置结构材质:


    1.供水系统为SUS不锈钢封板制作,机架采用成型铝。


    2.供水水箱:使用材质不锈钢


    3.喷嘴:依照IEC60529之规格承制


    4.加压供水循环水泵设备:不锈钢


    5.安全系统:加压水泵机过载警示


    6.不锈钢空置物架直径为600mm转盘。


    步入式恒温恒湿试验室的特点包括:


    1、试验室可以对大型零件、半成品、成品进行温湿度环境的测试。


    2、试验室采用库板单元组合,库板材质采用的是不锈钢材质及没耐钢板烤漆材质,坚固而美观。


    3、控制系统可选择与电脑连接,使用者可以远程进行监控。


    4、步入式恒温恒湿试验室采用的是热交换循环系统,可以很好的使箱体内的温湿度分布均匀。


    5、压缩机组采用的是欧美原装进口压缩机,采用二元式低温回路系统设计。


    本机适用电器、电子设备等外壳的防护等级评估,针对由于水进入外壳内对设备造成的有害影响测试,以检测外壳的防水性能。
