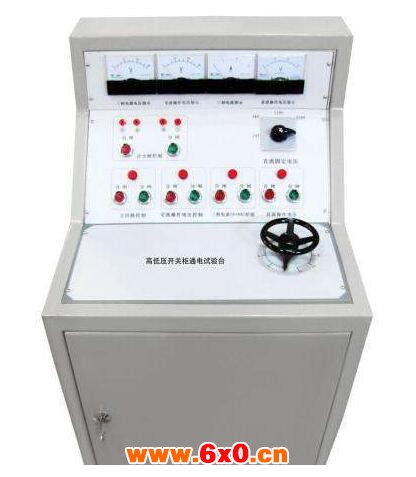

高低压开关柜通电试验台的技术参数与作用

来源:网络  作者:网络转载   2019-10-04 阅读:83

    高低压开关柜通电试验台主要用于对生产的各种开关柜、箱进行出厂前的通电试验。试验台能提供多种交、直流电源,可以检测开关柜、箱上安装的各种类型的电流表、电压表、电度表等仪表是否正常指示,各种继电器动作值是否合乎要求。





    是对高低压开关柜的二次配线进行检查,给开关的分合闸操作提供交直流电源,和做保护装置的速断过流保护动作,计量仪表。开关试验台是对开关的二次配线部分进行出厂检查的必备仪器。


    高低压开关柜通电试验台技术参数:


    输入电源:三相四线AC380V


    输出电压及电流:


    1、三相AC100V输出(固定值)     一组


    2、三相AC 0 – 10A输出(10A,可调值〉     一组


    3、交流电压输出


    三相AC 0 – 450V,220V时,电流小于10A     一组


    4、直流操作电压输出 DC 0 - 300V  一组


    5、单相AC220V输出(插座)       二组


    6、三相AC380V输出(固定值,接线柱)       一组


    7、单相24V,36V,110V,220V直流固定输出   一组


    ?8、直流合闸电源输出 DC:0-300V(瞬时电流300A)


    9、外形尺寸:550*750*800mm


    10、重量:55KG


    操作说明


    以检验单相交流电压表为例:


    接通输入电源AC380V


    检查并确认接线是否,接通总电源开关


    将调压器回零,并按“合闸“扭,


    再按面板上交流操作电压的“合闸”扭


    缓慢调节输出调节旋扭,使电压升到要求值,观察电压表的情况。


    试验完毕后,先按面板上交流操作电压的“分闸“扭。然后,断开总电源开关


    使用说明


    接通三相四线AC380V将输出DC260V接至负载,将输出调节旋扭逆时针旋转至零位。检查并确认接线无误将电源开关闭合,缓慢调节输出调节旋扭,将电压升起到达合适值。


    试验完毕后,先将输出调节旋扭逆时针旋转至零位,再断开电源开关,待放电完毕后,才能开始解线。
