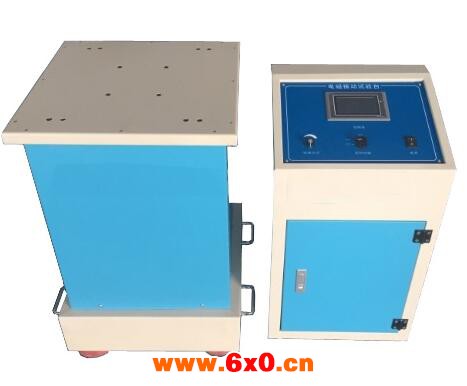

电磁振动台的技术特点与适用

    电磁振动台广泛适用于国防、通讯、电子、汽车、家电、等行业。该类型设备用于发现早期故障，模拟实际工况考核和结构强度试验。正弦波、调频、扫频、可程式、倍频、对数、时间控制。



    特点：

    1.采用简单的操作技术，定频，扫频，程式随时方便切换

    2.具有时间定时、倒计时显示功能

    3.触控式控制器，操作简单方便，解决了数显式操作不便的缺点

    4.控制参数实时同步显示，无须人工干预。

    5.内嵌式振幅预测程序及调幅容易

    6.四点同步激振，台面振动均匀

    7.无级调整振幅，定频及扫频操作功能适应不同行业多种试验要求

    8.工作运行方向自动切换

    电磁式垂直振动试验台基本技术参数:

    1、振动方向：垂直(上下)/水平(前后左右)；

    2、台体尺寸L×H×W(cm):垂直50×20×50  水平50×26.5×50；

    3、振动台面尺寸L×W(cm):50×50；

    4、最大试验负载KG：100 ；

    5、扫频功能1～(600HZ，5000HZ客户自定)：(上限频率/下限频率/时间范围)可任意设定真正标准来回扫频；

    6、调频功能1～(600HZ，5000HZ客户自定)在频率范围内任何频率必须在(最大加速度<20g 最大振幅<5mm)；

    7、可程式功能1～(600HZ，5000HZ客户自定)：15段每段可任意设定(频率/时间)可循环 ；

    8、倍频功能1～(600HZ，5000HZ客户自定)：15段成倍数增加,①.低频到高频 ②.高频到低频 ③.低频到高频再到低频/可循环；

    9、对数功能1～(600HZ，5000HZ客户自定)：①．下频到上频 ②．上频到下频 ③．下频到上频再到下频--3种模式对数/可循环；

    10、电动振动台振动机功率(KW)：2.2；

    11、振幅(可调范围mmp-p)：0～５mm ；

    12、最大加速度：20g；

    13、振动波形：正弦波；

    14、时间控制：任何时间可设(秒为单位)；

    15、全功能电脑控制(另购):485通讯接口如要连接电脑做控制,储存,记录,打印之功能需另买介面卡程式电脑 ；

    16、精密度：频率可显示到0.01Hz，精密度0.1Hz；

    17、显示振幅加速度(另购)：如需看出振幅、加速度、最大加速度、准确数字需另购测量仪；

    18、电动振动台最大振幅5mm：

    最大振幅=span>×f2)

    举例：100Hz最大振幅=span>×1002)=1mm

    在任何频率下振幅不可大于5mm

    19、最大加速度20G(单位为g)

    最大加速度=0.002×f2(频率HZ)×D(振幅p-pmm)

    举例:10HZ最大加速度=0.002×102×5=1G

    在任何頻率下最加速度不可大于20G22、 加速度与振幅换算1g=9.8m/s2

    20、电动振动台频率越大振幅越小。

    21、电源电压(V)：220+20%；

    22、最大电流(A)：5；

    电磁式振动试验台功能：半正弦波、正弦波、调频、扫频、倍频、对数、可程式、调幅、最da加速度、时间控制、485通讯接口。
