关于外夹式超声波流量计的安装

    外夹式超声波流量计因其操作简单安装方便受到客户的普遍欢迎。在使用中经常有些朋友对它的安装不是很了解。



    下面就跟随维库推广部小编一起了解一下吧。

    1、 外夹式超声波流量计的好处

    该流量计的安装非常方便，不会对管道造成任何破坏，也不需要断流，可以很轻松的实现安装。

    无可动部件，和传统的流量计相比，可靠性高。圣世援出厂的流量计配件配备齐全，现场直接可以安装，日常的维护量也不大，测量数据准确。随着现代数字技术的飞速发展，外夹式超声波流量计的测量也越来越精准越来越稳定。

    2、外夹式超声波流量计的安装

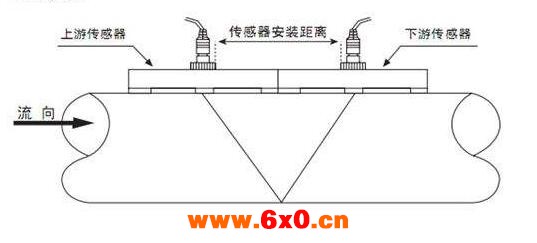

    外夹式传感器的安装点有两个，分为上游传感器和下游传感器。

    在处理这两个安装点时，一个安装点的处理面积和传感器大小差不多即可，另一个安装点的处理面积应该是传感器面积大小的2倍左右（以安装点为中心），以便于调试信号。

    首先将管外欲安装传感器的区域清理干净，除掉锈迹和油漆。如有防锈层也应去掉，要使用打磨机打磨出金属光泽，再用干净抹布擦去油污和灰尘。

    安装步骤：

    1、安装前先用配套的卷尺量出被测管道周长，然后计算出管直径。

    2、打开主机输入按键M11进入设参窗口，将计算的直径输入主机，按向下箭头翻页输入壁厚，继续翻页直至M24窗口，输入相应窗口的参数及选项。至此参数设置就完成了。

    3、进入M25窗口查看传感器安装距离，按着此距离安装传感器。

    4、安装传感器之前先将管道打磨干净，在传感器发射面上涂满耦合剂后放置在管道上，连接好信号线。

    5、调试主机前先确定管道内液体满管，进入M91窗口查看传输时间比，在100%±3%范围内即为正常，否则检查输入参数或者传感器安装距离。

    进入M90窗口查看信号强度和信号质量Q值，上下游信号强度在60以上，Q值在75以上，仪器就能正常工作。
