多功能全频管线探测仪的那些参数特点

来源:网络  作者:网络转载   2019-10-04 阅读:450

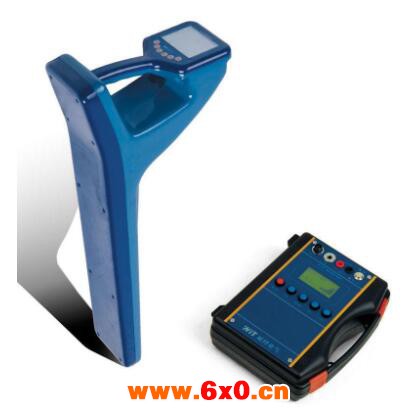

  多功能全频管线探测仪是专业管线探测、管线管理与维护、市政规划建设、供电单位、动土施工等设计地下管线的单位探测输油(气)管道、给水、排水、燃气、热力、工业等各种管道以及电力、电信等各类电缆的理想设备,是管线仪更新换代的zui佳选择。





  特点


  1、采用DSP处理器,运算速度快,精度更高;


  2、带有导向功能指标管线走向,定位更快;


  3、采用10W宽频发射机,适应各种环境的探测;


  4、接收机和发射机都采用锂电池组供电,节能环保;


  5、显示器具有背光功能,可适应夜间应急抢险使用;


  6、具有左右箭头显示,可快速定位管线位置;


  7、检测防腐层破损点时,有前后箭头和dB值来指示防腐层破损点的位置。


  技术参数


  发射机:


  功能:对管线施加特定频率的定位信号


  输出模式:感应模式、直连模式、夹钳模式


  工作频率:128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz


  不同模式的频率配置:


  感应模式:65KHz、83KHz


  直连模式:128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz


  夹钳模式:33KHz


  zui大输出功率:10W


  zui大输出电压:60V


  电大输出电流:1A


  电源:双电源,锂电池组(节能环保)


  连续工作时间:


  1W       12小时


  5W             8小时


  10W        5小时


  重量:2.6Kg


  环境温度:-20℃-50℃


  质量标准:ISO9001:2008


  接收机:


  用途:地下管线和电缆定位(可测量地下管线位置、走向、深度、电流)


  定位模式:


  峰值模式:使用两个水平线圈


  宽峰模式:使用一个水平线圈


  谷值模式:使用一个垂直线圈,具有左右导向功能


  接收频率:50Hz、100Hz、无线电、128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz


  增益控制:自动增益,增益范围0-100dB


  定位精度:深度的5%(深度范围0-3m)


  深度的10%(深度范围>3m)


  电流测量精度:≤实际电流的5%


  测量范围:0-6m


  电源:锂电池组(节能环保)


  工作时间:平均工作时间8小时


  重量:1.8Kg


  环境温度:-20℃-50℃


  质量标准:ISO9001:2008


  标准配置


  10W宽频大功率发射机、全频接收机、A字架、夹钳、直连线、接地棒、发射机充电器、接收机充电器、包装箱、使用手册。



       原理


  管线定位测深原理:


  采用电磁探测地下管线,通过发射机对金属管线施加信号,在金属管线中生成管线电流并在管线周围产生二次磁场,通过接收机在地面测定管线的二次磁场,从而准确地确定管线的位置,埋深、走向、路径和信号电流强度。


  防腐层检漏原理:


  通过发射机向地下金属管线发送一电磁波信号,当地下管线防腐绝缘层存在破损点时,该处与大地相短路,产生漏电电流向四周辐射,并在破损点上方辐射zui强,管线探测仪根据这一原理找出管线防腐绝缘层的破损点。
