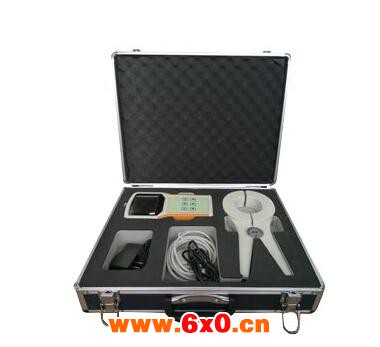

铁芯变频磁性测试装置用于电机定转子铁芯、卷型变压器铁芯在频率40-500Hz情况下的磁性测试，参数磁通密度B、磁化强度H、铁损P。
硅钢片从原料到铁芯，因受冲压叠片以及热处理等加工工艺的影响，其材料理化性能（尤其是铁损）的变化较大，因此对加工后的成品铁芯磁性能检验显得尤为重要。铁芯变频磁性测试装置主要作用就是验证材料加工成铁芯及热处理后磁性能的变化情况。
特点：
检测电机定子铁芯、卷型变压器的磁性参数(磁通密度B—磁场强度H—铁损值P)。
优化空气补偿设计，最大限度地提高仪器的整体准确度，特别提升了较窄额部定子的测试精度
可以满足内径20mm至外径330mm以内的所有定子铁芯的测量需求。
设计了测量数据设限报警，时钟显示等辅助功能。
配备了RS232串行接口，可利用微型打印机或电脑应用软件，实现数据实时输出。
配备专用测试工装，对测试试样进行逐个检测。
软件功能：
主要有测试功能、曲线绘制、数据存储、查询和打印输出。
参数：
测试对象：电机定子铁芯或卷型变压器铁芯
尺寸范围：内径20mm～外径330mm
①额部宽度：2～200mm
②叠 厚：10～400mm
③磁 路 长：10～1000mm
测试范围：①磁通密度B：0～2.0 T
②磁场强度H：0～1000A/m
③铁 损P：0～20W/kg
磁化方式：交流正弦电流磁化方式
测试精度：±（2.5%+2字）
电 源：AC220V±22V，50Hz±2Hz
最大功耗：2 KW
尺寸重量：W(520)×D(400)×H(600)mm 约45Kg
用于电机定子铁芯、卷型变压器铁芯等的磁性测试，参数磁通密度B、磁化强度H、铁损P。硅钢片从原料到铁芯，因受冲压叠片以及热处理等加工工艺的影响，其材料理化性能（尤其是铁损）的变化较大，因此对加工后的成品铁芯磁性能检验显得尤为重要。
该仪器主要作用就是验证材料加工成铁芯后磁性的变化情况。本仪器结合国内外同类产品的优缺点，进行了一些改进；解决了额部较窄定子产品测量误差大的缺陷。
此外，该设备采用16位的高速单片机，16Bits的A/D片，提升采样的深度和数字滤波的效率；进一步提升了仪器的数字化处理能力。本设备还配备了RS232串行接口，可以利用微型打印机或电脑软件，实现数据实时输出。
