平衡流量计和孔板流量计的区别在哪?

来源:网络  作者:网络转载   2019-10-04 阅读:674

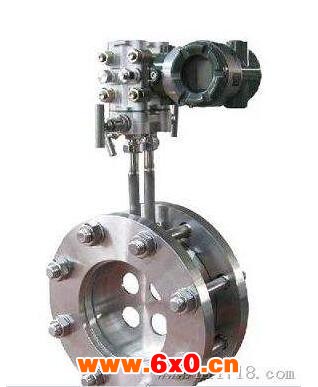

    平衡流量计也叫多孔孔板流量计,是一款节能型差压流量计,因获得同样的差压值对应~1/3的压损。函数型多孔能整理与平衡流场,极大地提高精度和重复性,精度提高可以降低精度成本,压损降低可以节约泵送成本。






    基本上所有的孔板流量计、锥形、均速管、楔式、电磁等流量计适应的90%的流量测量场合,都能适用平衡流量计,类似孔板的安装结构,0.3~0.5级精度,短直管段,低压损,宽量程比,不易堵。


    那么平衡流量计与孔板流量计又有哪些区别呢?


    1、线性度高、重复性好


    平衡流量传感器具有对称多孔结构特点,能对流场进行平衡,降低了涡流、振动和信号噪声,流场稳定性大大提高,使线性度比孔板提升了5~10倍,重复性提高了54%,为0.15%,从其综合性能来看,平衡流量计属于高档流量计行列。


    5:1量程比时,线性度可达±0.3%;


    7:1量程比时,线性度可达±0.5%;


    10:1量程比时,线性度可达±1.0%


    2、直管段要求比孔板流量计要低


    平衡流量传感器由于流场稳定,且压力恢复比孔板快两倍,大大所短了对直管段的要求其前后直管段一般为前3D后1D,最小可以小于0.5D,从而省去大量直管段,尤其是特殊昂贵的材料的管道。


    3、减少压力损失


    多孔对称的平衡设计,减少了紊流剪切力和涡流的形成,降低了动能的损失,在同样的测量工况下,与孔板相比减少了2.5倍的压力损失,从而节省了相当大的运行能量成本,是一种节能型仪表,值得大量推广


    4、耐脏污不易堵


    多孔对称的平衡设计,减少了紊流剪切力和涡流的形成,从而大大降低了滞留死区的形成,保证脏污介质顺利通过多个孔,减小了流体孔被堵塞的机会。


    5、可直接替换孔板流量计


    其与孔板具有相同的使用方法和外形,因此可以直接进行替换,不需要任何配管的变化和相关仪表的更改,很适合全厂能源计量EMS改造中将孔板改为平衡流量计。


    6、流量测量范围比孔板流量计要宽


    根据试验结果,我们了解到:平衡流量计的性能,使其流速可以从最小到音速;其最小雷诺数可低于200,最大雷诺数大于107;β值可选0.25~0.90。


    平衡流量计作用可测量液体、蒸汽、气体的流量,它广泛应用于石油、化工、冶金、电力、轻工等部门。
