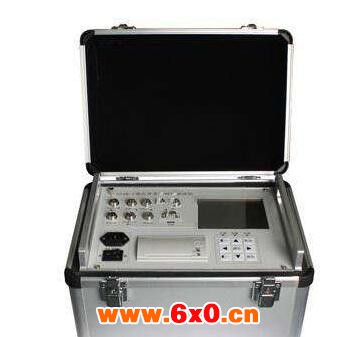

石墨触头断路器特性测试仪可进行西门子石墨触头开关测试，能够准确测量石墨触头开关3个断口的动态电阻波形、时间、同期。
功能特点
功能
1、时 间：12个断口的固有分、合闸时间，同相同期、相间同期。
2、石墨触头：3路石墨触头参数测试。
3、重 合 闸：每断口的合－分时间（金短时间），分－合时间（无电流时间），分－合－分时间：一分时间、一合时间、二分时间。
4、弹 跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形。
5、速 度：刚分、刚合速度，最大速度，时间－行程特性曲线；重合闸一分速度，一合速度，二分速度。
6、行 程：总行程，开距，超行程，过冲行程，反弹幅值。
7、电 流：分、合闸线圈的分、合闸电流值、电流波形图。
8、动作电压：机内提供DC30～270V/20A（瞬时工作）数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。
特点
1、该石墨触头断路器特性测试仪主机为工控机。
2、抗干扰能力强，在500kV变电站试验，也能轻松试验，精确测量。
3、西门子石墨触头开关测试，能够准确测试石墨触头开关3个断口的动态电阻波形、时间、同期。
4、直线行程传感器，旋转传感器，安装极为方便、简捷。
5、开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。
6、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。
7、主机可存储1000组现场分、合闸试验结果，机内实时时钟，便于存档保存试验日期、时间。
8、该开关测试仪可直接使用U盘保存转移数据。
9、主机大屏幕、宽温带、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。
10、中文菜单操作,使用方便，内置打印机快速打印所有数据及图谱。
11、仪器配有与PC机联机的RS-232接口及《断路器数据分析管理软件Windows中文版》，可与PC机联机操作，试验结果直接存入硬盘，也可输出到各类针式、激光或喷墨打印机打印试验报告，使现场试验计算机化。
12、刚分、刚合速度定义编制了相应的分析软件，根据需要，任意分析，适用于国内外任何一家开关厂生产的任一型号开关的测速。
技术参数
1、使用环境
输入电源：AC 220V±10%、50Hz±10% 大气压力：86～106kpa
环境温度：-10～40℃ 环境湿度：≤80%RH
2、安全性能
绝缘电阻：＞2MΩ
介电强度：电源对机壳工频1.5kV耐压1分钟，无闪络与飞弧。
3、基本参数
时 间：普通开关：量程：4000.0ms 分辨率：0.1ms
误差：①100ms以内 0.1ms±1个字
②100ms以上 0.1% ±1个字
③同期 ±0.1ms
石墨触头开关：量程：4000.0ms 分辨率：0. 1m/s
误差：①0.5%±1个字
②同期 ±0.1ms
速 度：量程：20.00m/s 分辨率：0.01m/s
误差：1%±0.1m/s
行 程：SF6 断路器：量程：300.0mm 分辨率：1mm 误差：1%±1个字
真空断路器：量程：50.0mm 分辨率：0.1mm 误差：1%±1个字
少油断路器：量程：600.0mm 分辨率：1mm 误差：1%±1个字
电 流：量程：20.00A 分辨率：0.01A
输出电源：DC30～250V数字可调/20A（瞬时工作）
微机接口：①标准RS-232接口 ②U盘接口
该仪器采用直线行程传感器，旋转传感器，安装十分方便。可随时快速打印相关试验数据，适用于各类SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。
