变压器变比组别测试仪的性能特点有哪些

来源:网络  作者:网络转载   2019-10-04 阅读:587

    用变比电桥测量变压器的变比,操作过程繁琐,且测量范围狭窄,已经不适应现代测量的快节奏、高效率的要求。

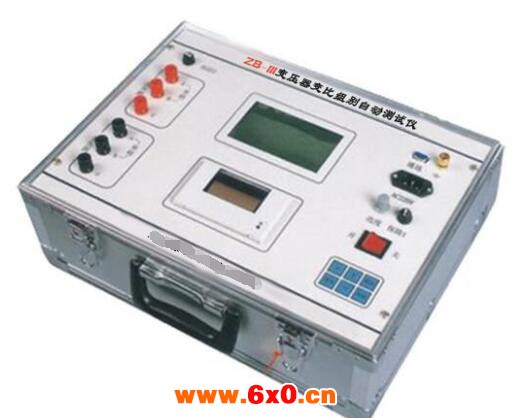

    为此,我厂采用现代电子技术,研制出了新一代全自动变比组别测试仪,该仪器是电力工业部门的理想测试仪器。它具有体积小,重量轻,精度高,稳定性好等优点。它采用大屏幕液晶汉字显示、菜单操作,界面友好,变比组别可一次侧完。


    变压器变比组别测试仪功能特点及技术指标


    1、功能:


    全三相正弦逆变电源输出,输出电压自动调节,具有软启、软停功能。


    2 三相变压器、单相变压器、PT、Z型变压器变比、组别、极性测试。


    3 高低压反接保护功能。


    4 输出短路保护功能。


    5 可单相测量也可三相同时测量。


    6 测试速度快。


    7 高清液晶屏显示。


    8 微型热敏打印机。


    9 本机可存储100组数据。


    1 U盘海量存储,存储格式为Word格式,可直接在电脑上编辑打印。


    2 交直流两用:锂电池供电或者220V交流供电自适应。


    3 连续工作时间:一次充电,可连续测量50台变压器变比组别。


    4 智能充电管理,剩余电量显示,低电量报警,背光自动调节,节省电量。


    5 体积小:252*162*132(mm)。


    6 重量轻:4kg。


    2、技术参数:


    测量范围:0.9~5000


    测量精度:


    ±(读数×0.1%+2字)(小于500)


    ±(读数×0.2%+2字)(大于等于500小于3000)


    ±(读数×0.3%+2字)(大于等于3000)


    分辨率:zui小0.0001


    3、安全措施


    1.使用本仪器前一定要认真阅读本操作说明书。


    2.仪器的操作者应具备一般电气设备或仪器的使用常识。


    3.本仪器户内外均可使用,但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射场所使用。


    4.仪表应避免剧烈振动。


    5.对仪器的维修、护理和调整应由专业人员进行。


    6.测试线夹的黄、绿、红分别对应变压器的A、B、C不要接错。


    7.高、低压电缆不要接反。


    8.测单相变压器时只使用黄色和绿色线夹,不要用错,不用的测试夹要悬空。


    4、性能特点


    1.测试量程宽,zui高可达10000。


    2.测试速度快,7秒钟完成三相测试


    3.Z形联接变压器测试。


    4.具有盲测变比、组别测试功能。


    5.不掉电时钟和日期显示,数据存储功能。


    6.高、低压反接的保护功能。


    7.变压器短路、匝间短路保护功能。


    8.热敏打印机输出功能,快速、无声。


    9.体积小、重量轻。


    变压器变比组别测试仪注意事项


    1、仪器开机后不能将测试引线互相短路或接地等,必须将不用的引线夹悬空处理。


    2、使用前请认真阅读本使用说明书。


    3、接线时注意高压侧与低压侧引线不能接反。


    4、仪器接线要注意黄、绿、红、黑四色分别对应变压器的A、B、C、O三相接线端与中性点接线端,不要接错。


    5、对仪器的维修、调整应由专业人员进行


    6、本仪器户内外均可使用,但应避开雨淋、腐蚀性气体、尘埃过浓、高温、阳光直射等场所使用。
