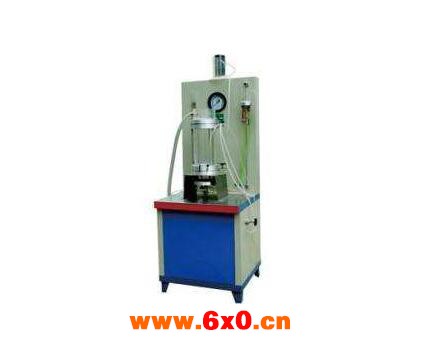

全自动排水板通水仪用于测定塑料排水板的通水性能。试样长度为330mm，乳胶膜厚度为0.3mm，试样时根据需要加350Kpa压力。
排水板水平通水量测试仪概述用于检测各种土工合成材料。符合SL/T237-1999土工合成材料试验规程，其截面宽度为l0cm，厚度为5mm左右。
仪器特性：
1.全不锈钢台面，防酸拒碱抗腐蚀。
2.铝合金制造，表面喷砂氧化处理，30年不退色。
3.全透明有机玻璃的压力舱筒，测试验过程一目了然。
4.不锈钢材质的螺栓拉杆，防腐性强.
技术参数：
1.试样长度：440 mm
2.水头差：200mm，水力梯度0.5
3.作用与试样上方应力为：0～500kPa
4. 乳胶膜厚度为0.3mm
5.外形尺寸：800×650×1920mm
6.重量：150kg
排水板通水仪试验操作
1安装试样将试件裁成约48cm长的试样，两头的滤膜各除去lcm，将试件的4只角剪成45°倒角，并小心地装入管状乳胶膜内。把排水板连同乳胶膜通过工作容器的孔口送入容器，沿承托板从另一孔口送出，使法兰盘两端的外露长度为4cm左右。用橡胶挚分别套住排水板的出露部分，使橡胶垫紧贴法兰盘外侧，并将乳胶膜翻转包在橡胶垫上。
另两块橡胶垫分别套住排水板的剩余出露部分，使乳胶膜的翻转部分被央在橡胶垫之问。排水板的滤膜应超出橡胶垫。通过4颗螺杆分别将进水平衡水箱和溢流甲衡水箱固定在工作容器上，均匀拧紧螺丝
2通水打开送水泵、进水口阀门3通过进水口给进水平衡水箱注水，使溢流平衡水箱的溢流口2中有水流出，持续一段时间，以使排水板中的空气排除和滤膜充分湿润。之后关闭进水口阀门3。
3加压打开工作容器的排水口和送水口阀门，打开送水泵开关，通过送水口进水，至排水口有水流出时关闭进水口排水口，打开加压泵开关，通过加压泵加压至要求压力自动停止。
水箱内设置一道高25cm（以水箱的底面为基点）的溢流坎，进水平衡水箱的外侧设置溢水口1。溢流平衡水箱高为7cm，通过150mm×40mm的水平连连段与法兰盘焊接成整体。法兰盘的开孔同压力容器的法兰盘一致。水箱内设置一道高5cm（以水箱的底面为基点）的溢流坎，溢流平衡水箱的外侧设置溢水口2。
