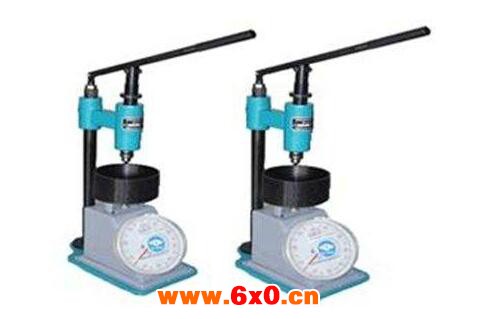

砂浆凝结时间测定仪结构由手柄，试针，立柱，底座，压力显示器（与传感器连接）（普通型为刻度盘显示）, 试模，接触片，钻夹头，支架，主轴，限位螺母等组成。
砂浆凝结时间测定仪参数：
检测范围：0~100N。
视值精度：1%N。
视值分辨值：0.5N。
zui大行程：50mm。
试针截面积：30mm2。
试模内径及深度：Φ140×75mm。
砂浆凝结时间测定仪使用：
使用时首先将搅拌均匀的砂浆装入试模内，离上口平面约10 毫米抹平，砂浆表面泌水不清除，将试模放在圆盘上，此时将压力显示器清零（显示器设定见附录）〔然后操作者用手将压杆垂直向下施压力，在10 秒时间内将试针缓慢而均匀地垂直贯入砂装25mnl ，这时压力显示器上所示为*次测定值，同时将限位螺母（11 ）调到适当位置，放开压杆，试针在弹簧力作用下复位按每半小时重复一次，当阻力值达到0.3MPa 时改为15分钟测定一次，直到阻力值达到0.7MPa 为止。
砂浆凝结时间测定仪维护保养：
试验结束后，须将工作台面板，试针及接触片擦洗干净。
将试模内试样取出，擦洗干净，并上油防锈，使用前上脱模剂。
滑动部分应经常注油润滑，使仪器工作正常。
本仪器应安放在室温20℃左右安静及无腐蚀介质的环境中。
砂浆凝结时间测定仪操作规程：
将搅拌均匀的砂浆装入试模内，离上口平面约 10mm 抹平，将试模放在压力 器圆盘上，此时旋动调零螺母，将压力器指针调到零位。
然后用手将压杆垂直向下旋压力，在 10s 内将试针贯入砂浆 25mm，这时压力 器刻度盘上所示为*次测定值，同时将调节螺母调到zui高位置（与试针座 上端平齐） ，放开压杆，试针在弹簧力作用下复位，按每半小时重复一次，当 阻力值达到 0.3MPa 时改为 15min 测定一次，直到阻力值达到 0.7MPa。
计算砂浆贯入阻力值。
试验结束后，将工作台面板、试针和接触面擦净；将试模内试样取出，擦洗 干净，涂上油防锈。
该仪器是根据中华人民共和国行业标准JGJ70-90《建筑砂浆基本性能试验方法》而设计的专用仪器。
适用于侧定墙面砂浆和砌墙砂浆以贯入阻力表示的凝结速度和凝结时间。是各建筑科研单位、大专院校试验室的专用设备之一。
