看一下机床控制变压器的参数

来源:网络  作者:网络转载   2019-10-04 阅读:208

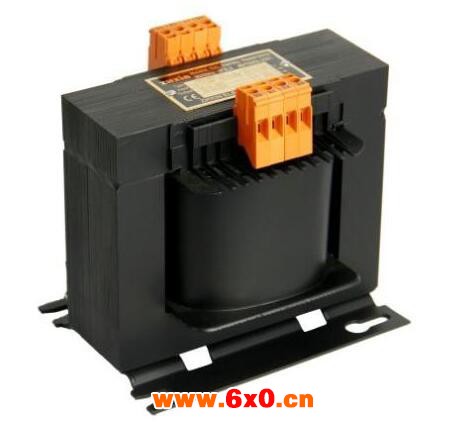

    机床控制变压器采用高导磁材料制造,硅钢片之间、底板与硅钢片之间的联结用气体保护氩弧焊形成了一个整体;底板采用防蚀合金材料,提高了接地可靠性;接线端子采用组合式结构,不仅增加了电气间隙和爬电距离,而且提高了接线的密集程度,防护等级达到了IP20,可防止偶尔触及电路的危险。





    该产品适用于交流50/60HZ、输入电压不超过500V、输出额定电压不超过220V的电路中,可作为各行业机械设备的一般电器控制电源,工作照明和信号灯的电源。


    性能参数


    额定输出容量:100VA;


    额定电源电压:380V;


    额定输出电压:220V;


    额定运行频率:50Hz;


    变压器的输入绕组在额定电源电压、额定频率下,输出绕组空载输出电压不大于 1.1Um。


    变压器的输入绕组在额定电源电压、额定频率和额定负载(cosφ=1)下,变压器的 效率(即负载功率与变压器输入功率之比)应≥80%。


    变压器采用紧固件连接铁芯、接线端子时,应有防止松脱的可靠措施。


    黑色金属零件应有防腐蚀措施


    接线端子应具有合理的压接或插接接线方式,附近应有相应的标记,应具有预防接触带电体的结构或在螺钉上方具有隔离档板等


    变压器的接地装置应有防止松脱的措施,不得作其他紧固用


    变压器的塑料零部件表面不得有气泡、裂纹;铁芯必须有保护层。


    变压器带电导体的最小电气间隙值应不小于3 mm。


    变压器的最小爬电距离不小于6mm。


    输入绕组与输出绕组之间,输入绕组、输出绕组对铁芯之间的绝缘电阻不低于 1MΩ。


    变压器线圈应能承受2倍额定电压、3倍额定频率下的感应耐压试验,历时时间为200s 。


    输入绕组与输出绕组之间,输入绕组、输出绕组对铁芯之间的工频耐受电压为2.5kV,历时1min。


    是有硅钢片,线圈组合而成的;初级和次级分开绕组,当次级只有一个绕组时,它担负变压器的全部额定容量;如次极兼有控制、照明及指示绕组时,则各绕组容量之和等于变压器的额定容量;但是原则上不得多于三个绕组。


    电压及容量可以按照客户要求任意选择,变压器有专用接地线螺钉和标志,界限采用瓦型垫圈组合螺丝,界限端子采用防护型,方式整体接触到有点部位。
