蒸汽孔板流量计的相关问题处理

来源:网络  作者:网络转载   2019-10-04 阅读:391

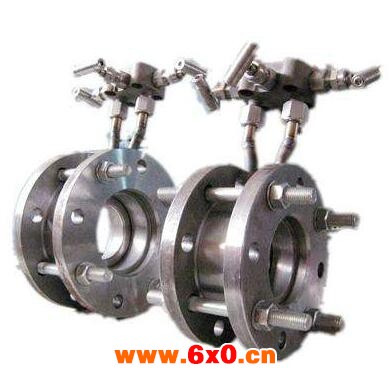

    蒸汽孔板流量计是将标准孔板与多参数差压变送器(或差压变送器温度变送器及压力变送器)配套组成的高量程比差压流量装置,测量气体、蒸汽、液体及引的流量。





    孔板流量计就是流体经过管道上孔板节流装置时,会在其前后形成差压,差压的大小与流体流过的流量有关,按此原理测量出差压后通过流量积算仪可以显示出流量。


    孔板气体流量计实际运用过程中,如空气、煤气、蒸汽的计量,因测量介质中有水蒸汽,当温度降低或压力上升时都会使其中的水蒸气结成水,且常常汇集在计量孔板前,造成计量误差。


    因此,有必要分析孔板前积水对测量结果影响的程度,对其及时处理。


    蒸汽孔板流量计的处理措施:


    1、及时排放管道中的凝结水。安装排水装置是避免积水堵塞管道的主要措施,一方面要合理设计管道坡度及排水装置的分布,定期维护检查,差压变送器避免大量水聚集堵管。


    凝结水的及时排出也降低了管道湿度,减缓凝结水和其它杂质对管道的腐蚀,从而提高计量数据的准确性。


    2、解决节流件前积水zui简单的方法是节流件的下部开疏液孔。


    将节流装置安装在垂直工艺管上,或改用圆缺孔板或偏心孔板。其中,偏心孔板不确定度较小,优于圆缺孔板。


    从上述中孔板流量计在使用过程中如果可以管道中有积水,会影响测量的结果,有测量误差,所以要避免这种措施,一定要找到解决的方法。


    通过以上蒸汽流量计小编的了解,希望能对您有所帮助。
