数字式选频电平表的技术参数

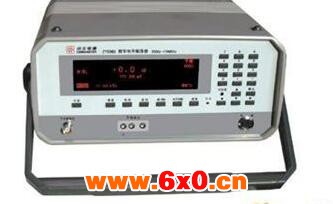

    数字式选频电平表是新一代载波通信、高频保护测试仪表。

    工作频段，包括了话路、载波通道、通信电缆/网络电缆传输测试的300路以下载波通道所有频谱。

    尤其适合电力载波系统通道衰减、杂音（杂波）干扰、谐波失真；收、发信机信号的快速捕获并自动测量；阻波器、结合滤波器等性能指标测试。

    该仪表电平测量范围宽、选择性好、固有失真低。是理想的、高质量的电平测试仪表。

    特点

    智能化、数字化、一键式的功能界面使得仪表的测试十分简单。

    体积小、重量轻。仅重约2.2Kg。

    高频继电保护通道自动测试功能。

    频率自动搜索功能，可同时测出未知频率及其电平值。

    选频表Z高可测＋41dB电平。

    同轴、平衡都具有四种阻抗：75Ω、100Ω、600Ω、∞(0Ω)

    采用电子电位器自动校准电平。

    频率电平步进值可以在1Hz至9.999KHz之间任意设定。

    电平测试具有10dB换档和0.1dB分辨率。

    320×240型汉字点阵大屏幕液晶屏，LED背光，全中文界面。

    测试结果本机记忆、本机阅读和电脑打印功能。

    其中本机记忆、本机阅读功能的增加可以随时察看多达百次的测试结果。

    交直流电源三种供电方式：

    A交流：使用220Ⅴ±10% （50Hz）交流适配器供电。

    B直流：本机内置可充电锂离子电池供电；

    外接可充电锂离子电池供电、待机时间长达约8小时。

    技术指标

    频率测量范围：

    频率自动跟踪范围200Hz～2000kHz，输入电平大于-40 dB。

    A:宽频：10kHz～620kHz～1860kHz～2000kHz

    B:选频：200Hz～620kHz～2000kHz

    200Hz至2000KHz误差： ±2×10－6

    频率响应误差（以0dB档，75Ω，80KHz为基准）：

    A:宽频：10kHz～620kHz         ±0.2dB

    620kHz～2000kHz       ±0.5dB

    B:选频：200Hz～620kHz         ±0.2dB

    620kHz～2000kHz       ±0.5dB

    电平测量范围：

    A:宽频测量范围：（同轴/平衡输入） －50dB 至＋41dB

    B:选频测量范围：（同轴/平衡输入） －100dB至＋41dB

    电平换档误差（以75Ω、0dB档80KHz为基准）：±0.2dB

    零电平误差（以75Ω、0dB档80KHz为基准）：  ±0.2dB

    电平刻度误差（以75Ω、0dB档80KHz为基准）：±0.2dB

    输入阻抗：

    同轴  75Ω、100Ω、600Ω、∞(高阻抗)

    平衡  75Ω、100Ω、600Ω、∞(高阻抗)

    选择性：

    A:20Hz带宽（适合测试10KHz以下频段）

    Δа＝3dB的带宽:      约20Hz

    ±150Hz      阻带衰减≥60dB

    B:1.74KHz带宽（适合测试10KHz以上频段）

    Δа＝3dB的带宽:      约1.74KHz

    ±6KHz       阻带衰减≥60dB

    固有失真衰减：

    200Hz至2000KHz      提高灵敏度50 dB≥60dB

    中频、镜频干扰衰减：       ≥60dB

    回波损耗 ：  ≥35dB

    平衡输入及纵向干扰衰减：    0.2KHz至620KHz    ≥40dB

    机内固有杂音： ≤可测电平25dB

    电平时间稳定性：  1小时约±0.2dB； 7小时 约±0.3dB

    电平温度稳定性：  0℃至 +45℃         约±0.2dB

    MTBF（可靠性）：约3000H

    安全要求：

    符合GB6587.1规定的Ⅱ组要求，

    其中额定工作范围:0℃至+40℃

    本机功耗：约4VA

    仪表外形尺寸：120 mm×260mm×180 mm

    仪表重量：约2.2Kg
