自动车辙试验仪的结构是怎样的?

来源:网络  作者:网络转载   2019-10-04 阅读:189

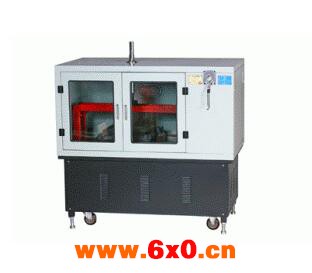

    车辙试验仪安装在一个坚固结实的铝质安全框架里。其安全特征使其在门开启的时候也能进行运作。


    仪器的操作和控制是通过镶嵌在控制盒内的PLC界面和气动气压调节器来完成的。





    试验规程


    1.打开车辙试验仪应用程序,打开"控制显示面板"和"试验曲线"窗口;


    2.开电控箱电源开关、选择"通讯端口"按键,这时系统操作界面上的通讯指示灯会闪烁,表示通讯已经链接。


    3.观察温度显示值是否正常。


    4.接通动力电源。


    5.工作标准的设定(必须要确认)(必须要确认);


    在"工作标准设置"的菜单下,设定关于试验的一系列信息如下;


    行标试验或非行标试验非行标试验选择;


    选择行标试验行标试验时;


    试验温度自动设定为60℃,试验


    A.行标试验非行标试验行标试验时间自动设定为60min。


    B.录入其它试验相关的信息。


    6.在控制显示面板上按下"温控"按键。


    7.自动车辙检测试验开始(注:应在试验温度稳定后)应在试验温度稳定后):


    A.打开气动开关,试验胶轮自动升起,取出试验轮支撑架。


    B.装入试模,调节锁紧器将试模锁紧。


    C.关闭气动开关,试验胶轮自动落下。


    D.调节位移传感器的上下位置,位移传感器数值显示应在1mm~4mm的范围内。


    E.关闭恒温箱门。


    F.在控制显示面板上单击"试验开始"按键(注:应在试验温度重新稳定后在执行此)。


    G.试验自动结束后应将试验结果另存另存于指定的文件夹内(试验报告可随时打印输另存)。


    H.试验结束后打开气动开关,试验胶轮自动升起,取出试验试模。


    I.将位移传感器安装位置尽量向上调整(防止下次做较厚试模试验时将位移探测器顶


    J.将试模反扣放置在试轮下部,关闭气动开关,试验胶轮自动落下。


    8.关断电控箱的电源;


    9.退出系统应用程序,关闭计算机和打印机电源。


    10.断开动力电源。


    自动车辙试验仪用途:


    车辙试验仪是道路压实理想的模拟装置。其制备的试样的特性与道路压实层的特性十分的相似,也可直接用于车辙试验。
