超声波明渠流量计的应用如何?

来源:网络  作者:网络转载   2019-10-04 阅读:292

    明渠流量计应用场所有城市供水引水渠;火电厂引水和排水渠、污水治理流入和排放渠;工矿企业水排放以及水利工程和农业灌溉用渠道。





    超声波明渠流量计产品特点


    1、可测量非满管(圆管、蛋形管或其它异形管)流量


    2、可测量渠道(圆形渠、矩形渠或其它异形渠)流量


    3、可测量天然的河、溪流量


    4、可测量污水排放渠道或管道(下水道)流量


    5、可测量正向和反向流速和流量


    6、可提供瞬时流量值和累计流量值


    7、输出信号:RS-485、Modbus、4-20Ma电流信号和多路开关


    8、传感器可在恶劣的现场和污水水质下长期工作


    9、可选配短信或GPRS无线模块实现远程遥测


    10、传感器外壳为聚碳酸酯,防护等级IP68


    11、内置自动温度补偿


    12、盲区可调节,屏蔽探头附近干扰信号


    水力学法测量流量的原理:


    根据流体力学原理可知:明渠内的流量越大,液位越高;流量越小,液位越低。另外,一般明渠内水流量大小还与渠道的横截面积、坡度、粗糙度有关。如果在渠道内安装几何尺寸和堰板材料固定的量水堰槽后,流量与液位就建立了确定的对应关系。


    这样量水堰槽就把流量测量转成了易于实现的水位测量。常用的量水堰槽种类有三角堰、矩形堰和巴歇尔堰槽三种。简言之,水力学法测量流量的原理为:首先测量出量水堰槽内水流的液位,再根据“水位-流量”的水力学关系公式,求出流量。

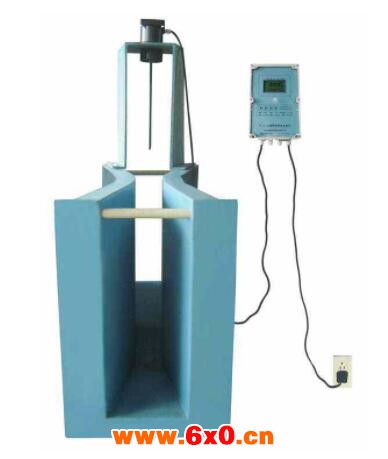

    明渠超声波流量计由仪表主机和超声波探头等组成,利用超声波回声测距原理测量水位,再由仪表主机内的运算单元将水位信号换算成流量信号。
