土工布有效孔径测定仪说明书适用于所有类型土工布产品有效孔径的测定其性能符合GB/T17634—1998《土工布及其相关产品有效孔径的测定——湿筛法》标准对仪器的要求。
土工布有效孔径测定仪说明书技术参数
1、土工布有效孔径测定仪夹持器内径Φ130mm
2、土工布有效孔径测定仪振动频率50Hz 3、土工布有效孔径测定仪振动幅度1.5mm振动高度3mm
4、土工布有效孔径测定仪时间设定分两档 099.99s 099分59s
5、土工布有效孔径测定仪匹配电机: 2800r/min 550W 6、土工布有效孔径测定仪电 源Ac220V±10 50Hz
7、土工布有效孔径测定仪外形尺寸680×420×750mm 8、土工布有效孔径测定仪重 量50Kg
土工布有效孔径测定仪说明书仪器结构与工作原理

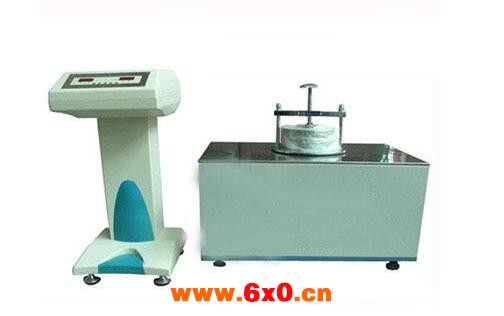

1、外观 仪器由底板、外罩、夹持器与筛分装置、喷淋系统等部分组成。 底
板四角开有安装槽可用螺栓将之固定在基础上或工作台上外罩左上角控制区装有计数器、电源开关、启动键。外罩与筛分振动装置不直接触减少振动影响。
喷淋系统安装在底板右侧的支柱上由进水口、流量开关、金属软管、莲蓬头组成莲蓬头上配有一防溅盖使用时莲蓬头放置于透明罩内盖上防溅盖并扣上夹扣以防止水溅出。
收集槽与振动头刚性联接左侧设有收集管收集槽底配有支持网栅试样平铺在网栅上用夹持器将之压紧然后用翻转螺栓和星形把手压紧。
翻转螺栓和星形把手的具体操作方法为由于收集槽与夹持器间的防渗水要求其外壁安装有密封圈因此有两只启盖螺栓上开有长口槽当夹持器难以取出时可利用启盖螺栓反向旋转其卡口会提升起夹持器以方便操作。
2、传动系统 由附着式混凝土振动器通过皮带——齿轮带动偏心轮转动以带动振动头产生一定振频与振幅振动。
电机与振动元件分离安装平板与底板通过四个弹簧减振柱支承。振动头与平板也采用弹簧减振柱联接以减少振动对仪器的影响。
土工布有效孔径测定仪使用注意事项：
1、必须有地线。
2、顶击轴经常加注润滑油。
3、电压必须稳定。
4、远离干扰源。
5、如仪器长时间不用，搽拭干净。罩上仪器罩。
土工布有效孔径测定仪以不加张力的单层土工布及其有关产品试样作为筛网在规定的振动频率和振幅下对试样及级配颗粒材料进行喷水使颗粒级配材料通过试样。以通过的颗粒材料和特定粒径表示试样有效孔径。
