耐电痕试验装置的技术参数

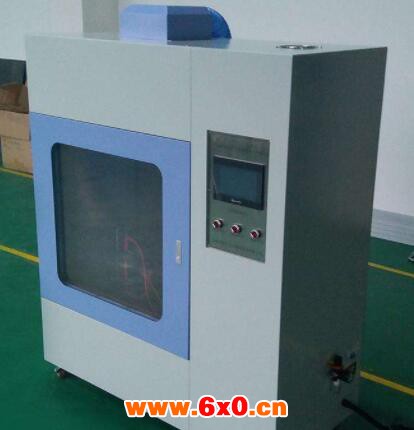

    架空电缆耐电痕化试验仪是一款专业用于测试电线电缆耐受在污秽条件下因表面漏电引起电痕迹而造成损坏的能力的专业仪器设备。符合标准GB/T 3048.7—2008《电线电缆机械物理性能试验方法 耐电痕试验》，满足GB14049-2008检测额定电压10kV、35kV架空绝缘电缆、绝缘耐漏电痕迹试验要求。

    产品特点：

    1、本仪器支持5路试样同时进行试验，每路都有独立的控制系统进行控制

    2、本仪器核心控制系统由西门子PLC控制，通过光电隔离方式进行采集电压和电流，有效解决抗干扰问题使数据采集保持稳定

    3、本仪器显示部分是9寸触摸屏，操作方便，数据显示直观，能够实时显示每个试样的泄露电流

    4、可以自由设定泄露电流数值，当实验中的电流超过设定电流值时，能够提示报警，并切断高压电源，并不影响其它试样继续做试验

    5、滴液流量大小可根据实际需求自由设定

    6、通过手动旋钮顺时针调到指定试验电压。

    7、可以手动自由设定试验时间

    8、本仪器具有排风和照明功能

    耐电痕试验装置技术参数

    1、输入电压：AC-220V

    2、输出电压：AC-0-5KV

    3、电器容量：7KVA

    04、电压试验精度：＜2％

    5、高压侧输出电流：＞1A

    6、高压侧输出电流：＞250MA时，最大电压降＜5%

    7、电流测量精度：＜1%

    8、喷雾喷程：＞1M

    9、喷头距离地面距离：＞600CM

    10、喷头距离试样距离：＞500CM

    11、喷头轴线与试样轴线呈45度角

    12、试样处的喷雾速度：3M/S

    13、喷雾量为：0.5mm/min

    14、标准喷雾周期：喷雾10S，间歇20S

    本架空电缆耐电痕化试验仪采用PC+PLC智能控制技术，自动测量、控制喷雾周期和最大喷雾次数，试验数据可存储、打印；喷雾控制部分采用不锈钢箱体，喷雾池采用透明宛如水晶的亚克力板制作，美观大方，该仪器设计人性化，操作简单，使用方便、安全。
