电流互感器的作用如何?

来源:网络  作者:网络转载   2019-10-04 阅读:210

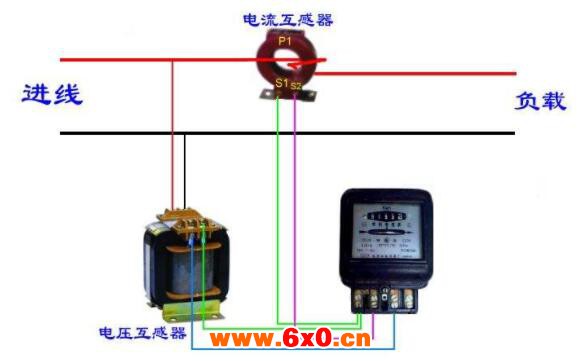

    电力测试设备中,互感器是其中比较常见的,大概可以分为电流互感器电压互感器


    又称为仪用变压器,能将高电压变成低电压、大电流变成小电流,用于量测或保护系统。





    互感器的功能主要是将高电压或大电流按比例变换成标准低电压(100V)或标准小电流(5A或1A,均指额定值),以便实现测量仪表、保护设备及自动控制设备的标准化、小型化。


    同时互感器还可用来隔开高电压系统,以保证人身和设备的安全。


    电流互感器的作用


    在供电用电的线路中电流电压大大小小相差悬殊从几安到几万安都有。


    为便于二次仪表测量需要转换为比较统一的电流,另外线路上的电压都比较高如直接测量是非常危险的。


    电流互感器就起到变流和电气隔离的作用。


    电流互感器的结构


    电流互感器的结构较为简单,由相互绝缘的一次绕组、二次绕组、铁心以及构架、壳体、接线端子等组成。


    其工作原理与变压器基本相同,一次绕组的匝数(N1)较少,直接串联于电源线路中,一次负荷电流通过一次绕组时,产生的交变磁通感应产生按比例减小的二次电流;


    二次绕组的匝数(N2)较多,与仪表、继电器变送器等电流线圈的二次负荷(Z)串联形成闭合回路;


    由于一次绕组与二次绕组有相等的安培匝数,I1N1=I2N2,电流互感器额定电流比电流互感器实际运行中负荷阻抗很小;


    二次绕组接近于短路状态,相当于一个短路运行的变压器。
