磨刀机专用显微镜的系统介绍

来源:网络  作者:网络转载   2019-10-04 阅读:618

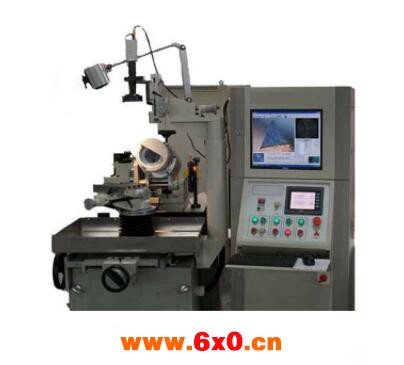

    将磨刀机显微镜安装在磨机床上,可通过光学显微镜筒和摄像机把刀具图像放大后,再由视频信号线将其传输到电脑主机。


    通过电脑显示器实时观察刀具外型,通过精密测量软件可以测量刀具任意几何尺寸如:


    直径、半径、角度、宽度、圆心等尺寸。实时对比刀具外型尺寸,可把标准的DXF刀具图调入电脑测量软件中与实际刀具做1∶1对比等多种功能。


    将专用视频显微镜安装在磨刀机床上,可通过光学显微镜筒和摄像机把刀具图像放大后,再由视频信号线将其传输到电脑主机。





    系统组成:


    1、电脑主机一台;要求操作系统为win7或winXP,主板上有PCI插槽一个,USB2.0接口一个。(选配)


    2、17寸电脑显示器一台,用4:3的显示器。(选配)


    3、连续变倍显微镜筒一个。


    4、长工作距变倍物镜一个。


    5、镜筒防护罩一个。


    6、SONY机芯1/3’彩色摄像机一个。(包含12V电源和视频信号线)


    7、精密测量软件光盘一张。


    8、精密测量软件一个。


    9、精密测量软件标准校正光学板一块。


    10、电脑视频采集卡一块。


    11、12V可调LED灯环形光源一个。(选配)


    20D视频显微镜是一种连续变倍的单筒显微镜,该显微镜与高清晰度的彩色CCD和彩色电视机配套使用,该系列仪器具有较长的工作距离,宽阔的视野,高清晰度的成像质量。


    设计有0.3X0.5X0.75X1.5X2X系列辅助物镜和0.35X,0.5X,0.75X,1X,1.5X,2X系列摄影目镜,根据用户不同场合要求。


    主要技术规格:


    物镜连续变倍范围0.8X~5X变倍时整数倍带定位装置。


    标准总倍率:0.8X~5X,扩展总倍率:0.11X~50X(使用附加物镜和各倍率CCD接头


    全程齐焦,照明均匀,高分辨率。


    支架与主机配合尺寸:Φ45mm


    0.3X、0.5X、1X、1.5X、2X五种倍率CCD接头可选


    0.3X、0.5X、0.75X、1X、1.5X、2X、5X附加物镜可选


    多种辅助光源,底座可选(选配)


    调整说明:


    松开升降组上面的两颗螺丝,CCD接头可360°旋转,可用于调整CCD的方向;


    同时松开有滚花纹零件的三颗螺丝,旋转有滚花纹的零件,可实现高、低同焦面。仪器最上端的三颗螺丝可用于CCD靶面不在中心时的调整。
