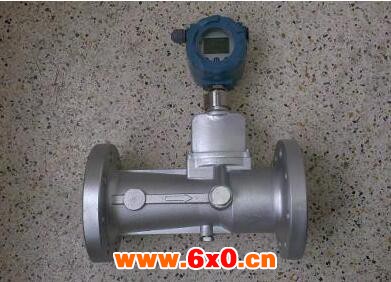

天然气气体涡轮流量计的安装及特点介绍

来源:网络  作者:网络转载   2019-10-04 阅读:992

    天然气气体涡轮流量计经国家防爆产品质检部门按GB3836.2000《爆炸性气体环境用电气设备第1部:通用要求》,GB38362.2-2000《爆炸性气体环境用电气设备第2部分:隔爆型“d”》和GB3836.4-2000《爆炸性气体环境用电气设备第4部分:本质安全“i”》标准检验合格,防爆标志为ExdⅡBT6(隔爆型)、EiaⅡCT6(本安型)。


    适用于含有ⅡA、ⅡB、ⅡC类T1~T6温度组别爆炸性气体混合物的0(仅本安型)1、2区危险场所。





    天然气气体涡轮流量计技术参数:


    1.仪表口径及连接方式:25、40、50、80、100、150、200、250采用法兰连接;25、40可采用螺纹连接;


    2.精度等级:±1.5%R、±1%R;


    3.量程比: 1:10;1:20;1:30;


    4.显示方式:双排液晶同时显示瞬时流量、累积流量;


    5.仪表材质:表体:304不锈钢;叶轮:防腐ABS或优质铝合金;显示器:铸铝;


    6.被测介质温度(℃):-30℃~+80℃;


    7.环境条件:介质温度:-30℃~+80℃,相对湿度5%~90%,大气压力86~106Kpa


    8.输出信号:标准二线制4-20mA(LWGQ-C型);


    9.传输距离:≤1000m;


    10.防爆等级:ExdIIBT6;


    11.防护等级:IP65。


    安装:


    1、仪表安装采用法兰连接、螺纹连接及夹装式。


    2、安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致,且上游直管段应≥6DS,下游直管段应≥5DS(DS为被测管道实测内径)。


    3、传感器应远离外界磁场,如不能避免,应采取必要的措施;


    4、为了检修时不至影响液体的正常输送,应在传感器两端的直管段外安装旁通管道。


    5、传感器露天安装时,请做好放大器插头的防水处理。


    6、传感器与显示仪表的接线,应根据放大器的电源来选择接线方式,详见有关“使用说明书”。


    特点


    采用新型传感器,始动流量低、压力损失小、抗振与抗脉动流性能好,不易腐蚀、可靠性好、使用寿命长。


    采用新型微处理器与高性能的集成芯片,运算精度高、整机功能强大,性能优越。


    采用先进的微功耗高新技术,整机功耗低。既能用内电池长期供电运行,又可由外电源供电运行。


    按流量频率信号,可将仪表系数分八段自动进行线性修正,可根据用户需要提高仪表的计算精度。


    采用EEPROM数据存贮技术,具备历史数据的存贮与查询功能,三种历史数据记录方式可供用户选择。


    流量计表头可180°旋转,安装使用简单方便。


    高精确度,一般可达±1.5%R、±1.0%R。
