安规测试仪的相关问题

来源:网络  作者:网络转载   2019-10-04 阅读:583

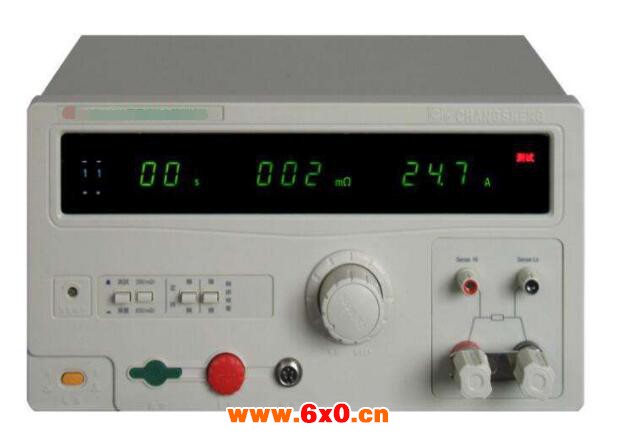

    安规测试仪用于高电压元、器件的耐压测量试验(用交、直流耐压仪),如硅堆等。





    主要是用来检测产品是否漏电、是否接地良好、会不会伤害人身安全的专用,主要检测项目有电压、泄漏电流、绝缘电阻和接地电阻。


    1、何谓耐压测试?


    耐压测试是常见的安规测试之一,常见的dielectricwithstand、highpotential、hipottest都是指耐压测试。


    耐压测试的主要目的测试DUT(DeviceunderTest)的绝缘能力。故当设备在运作时,对测试点施以一高压,测试是否有绝缘破坏(Breakdown)或电气闪络(Flashover/ARC)发生。


    2、在安规中绝缘有几种类型?


    绝缘类型分为四种:基本绝缘(Basic)、辅助绝缘(Supplementary)、双重绝缘(Double)以及加强绝缘(Reinforced)。


    由於产品内部可能因灰尘过多、潮湿或是其他原因导致沿面放电,因此也须以耐压测试判断产品内部电路设计是否有沿面距离或绝缘不足等问题。


    3、在AC耐压测试时,为何需要realcurrent的判断?


    AC输出总电流(totalcurrent)可能因部份内部容抗而造成与真实测试电流(realcurrent)之间的差异。


    电流在输出时,若受到较大容抗时,反应电流(reactive)会较大,而使得真实测试电流相对变小。


    若无法准确测量输出电流与加以补偿,会造成测试上的盲点。


    4、在DC耐压测试时,为何需要缓升时间?


    DC耐压测试通常会需要加上缓升时间以及放电时间,因为大多的DUT具有电容性而会导致充电电流产生。


    为了使充电变位电流(chargecurrent)稳定,需要缓升时间来缓冲,才不会因充电电流而导致漏电流过高,进而判断为不良品(FAIL)。


    5、在做耐压测试时,为何需要缓降时间?


    耐压测试会使DUT充电,因此在耐压测试结束时须一段时间来进行放电,优良的耐压测试设备会将放电时间减至较少;


    并且在未达放电标准前会明显标示危险警告,以防止测试人员不当接触而受到电气伤害。
