孔板流量计的技术特点及安装

    节流装置又称为差压式流量计,是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成广泛应用于气体。



    孔板流量计特点：

    1.孔板流量计节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。

    2.孔板计算采用国际标准与加工

    3.孔板流量计应用范围广，全部单相流皆可测量，部分混相流亦可应用。

    4.标准型节流装置无须实流校准，即可投用。

    5.一体型孔板流量计安装更简单，无须引压管，可直接接差压变送器和压力变送器。

    技术参数：

    公称通径：DN20-DN1000

    依据国家标准GB/T2624-93进行设计制造

    依据国家检定规程JJG640-94进行出厂检定

    基本精度：±0.5%、±1%、±1.5%

    流量范围：≥1:15

    公称压力：0.6、1.0、1.6、2.5、4.0、6.4、10（MPa）

    被测介质：饱和蒸气、过热蒸气、水、空气、天然气、其它混合介质

    被测介质温度：-10℃~+450℃

    供电电源：智能流量积算仪220VAC，流量变送器24VDC（由积算仪供电），

    输出信号：4-20mADC或RS485通讯

    防爆性能：本安型ibIICT5

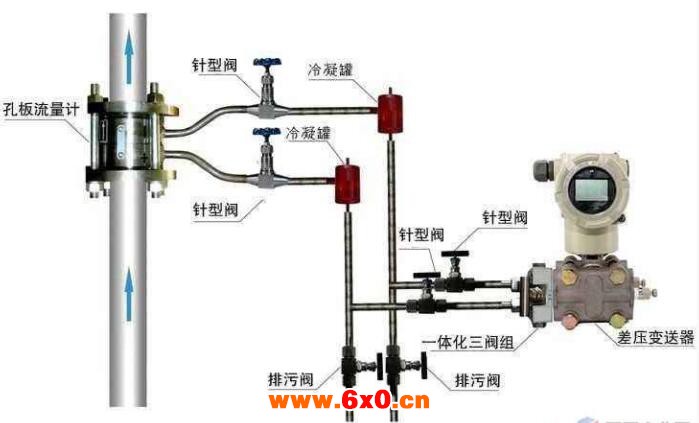

    安装要求：

    1、安装前应检查节流装置编号和尺寸是否符合管道安装位置的要求。

    2、新装管路系统，必须在管道中冲洗和扫线后再进行孔板的安装。

    3、注意孔板安装方向“+”号应该想着流速。

    4、孔板中心应该和管道中心线相重合，同心度误差不得超过0.015（1/β-1）的数值。

    5、孔板在管道中安装时应保证其端面与管道轴线垂直，垂直度误差不得超过±1°。

    6、夹紧孔板用的密封垫片（包括环室与法兰、环室与孔板间），在夹紧后，不得突入管道内壁。

    7、孔板安装处必须严密，不允许有泄漏现象存在。因此，安装工作必须在管道试压前进行。
