v锥流量计的安装

来源:网络  作者:网络转载   2019-10-04 阅读:739

    v锥流量计即使在比较恶劣的条件下也能正常工作,但为了长期安全稳定的使用,在安装时还是要注意以下几点:





    1、安装场所冲击与震动


    V锥流量计出厂设计上是可以承受一定的冲击与震动。但也应当尽量安装在无震动或震动小的地方。


    2、安装场所环境温度条件


    请尽量避免将流量计安装在环境温度变化大的场所,如果安装位置直接受到热辐射或暴露在日嗮雨淋中,应采取防水、隔热辐射和通风措施。


    3、安装场所环境空气条件


    V锥流量计应尽量避免在腐蚀性环境中,如果使用在腐蚀环境中,应有良好的通风并注意避免腐蚀性气体或液体浸入仪表中。


    v锥流量计有以下几种安装形式:

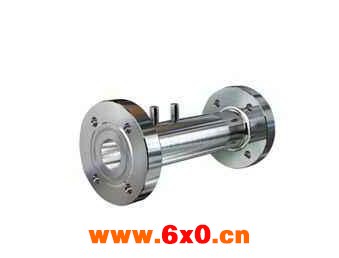

    1、管道法兰式:


    是指流量计两端有安装法兰。与工艺管道两端同规格的安装法兰(也称用户法兰)连接,是比较常用的结构形式,适用的口径(dn50mm~3000mm)。


    此种形式适用于节流装置与差压变送器分体安装时选用,一般常用于测量蒸汽流量时使用,在测量其他高温介质时也可以使用。


    2、法兰夹装式:


    用于小口经流量计的安装形式,每台流量计玉工艺管道只需2片法兰。法兰与工艺管道焊接在一起,再把流量计夹装在两法兰之间。


    此中安装方法与涡街流量计(≤300mm)安装方法相同。


    3、小口径一体化式:


    适用口径≤dn40mm,介质温度≤120℃的流体。该结构是把差压变送器直接与塔形流量计组合成一个整体。


    二者之间无导压管、取压阀、三阀组。使安装变的非常简单(与涡街流量计安装方法相同) 。


    差压变送器调节零点时需要关闭工艺管道的阀门,就可以调零。


    注意:此安装方式,不能用于测量高温介质的场合,是因为高温介质会进入差压变送器测量室内,损坏变送器测量膜片。


    4、管道对焊式:


    是指塔形流量计与工艺管道无法兰连接(流量计本体无法兰),安装时直接把流量计与工艺管道焊接在一起。


    该结构成本相对较低(减少4片法兰的成本),属于一次性安装。一般用于较大口径的场合。


    5、常规流体一体化式:


    是指介质温度≤120℃的流体,适用管径:dn50~dn3000。


    生产厂家根据不同的流体和用户要求,出厂时在流量计上为用户焊接(或装配)好阀门和三阀组。


    在现场安装时由用户把流量计与变送器组装在一起即可。


    6、蒸汽一体化式:


    是指测量蒸汽流量时,把变送器与塔形流量计组装在一起,变送器与流量计之间要装配我公司“蒸汽专用三阀组”部件,从而取消了导压管并大大简化了取压结构。


    7、液体防冻式:


    是指塔形流量计与变送器之间装由我公司“液体专用隔离罐”,罐中装有特殊介质,该介质能在较低的温度下不冻结。此种安装方式在测量液体时,特别在北方冬天室外环境比较低的情况下。往往变送器测量室种的液体容易冻结,损坏变送器。


    8、方形管道法兰式:


    是指工艺管道为方形管,而流量计测量管为圆形管道,二者通过一个特制的“方-圆”连接件进行连接。
