无线高压核相仪的参数及原理介绍

    无线高压核相仪（以下简称“仪器”）用于两条高压线路并网或环网核相。也可以用于远程（远距离）核相，确定相序颜色与相序名称是否一致。

    仪器适合0.22～220kV交流输电线路带电作业和二次侧带电作业，具有高压验电功能。

    仪器采用无线传输技术，操作安全可靠，使用方便，克服了有线核相仪的诸多缺点，同时仪器配置GPS模块，两台及以上仪器经匹配、升级后可以用于远程核相。



    安全事项

    1、现场测试时，应按电力部门高压测试安全距离标准进行操作。

    2、标准配置绝缘杆3米，对应电压等级为 ≤ 220kV。如测量线路电压高于220kV时，请使用长度大于3米的绝缘杆。

    3、核相操作时，手持位置不要超过绝缘杆手柄位置。

    技术参数

    1、相位差准确度：误差≤5°。

    2、频率准确度：±0.1HZ。

    3、可跨电压测量范围为0.22KV～220kV。

    4、发射器和接收主机的*大传输视距约100米。

    5、远程核相时两个GPS主机的距离为0.3公里～800公里。

    6、真人语音提示测量结果和操作步骤。

    7、3.2英寸彩屏同时显示2条线路相位差、频率、矢量图和同异相结果，显示GPS卫星颗数，GPS授时状态和时间等信息。

    8、连续1小时无操作自动关机。

    9、发射器和接收主机均内置可充电锂电池，配置5V充电器。

    10、主机内置18650锂电池，电池容量为2500mAH。发射器内置14430锂电池，电池容量为450mAH。

    11、高压测量时泄漏电流<10uA。

    12、发射器工作功耗<0.1W，接收主机工作功耗<0.3W。

    13、工作环境：-35℃--- +45℃ 湿度≤95%RH。

    14、整机重量：约3.6KG。

    15、仪器包装尺寸：长56cm*宽26cm*高13cm。

    工作原理

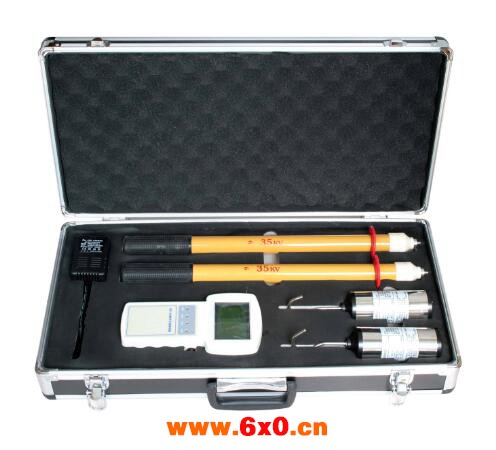

    仪器由2个发射器和1个接收主机组成。发射器可以判断线路是否带电，测量线路相位和频率。

    近程核相时，X和Y发射器将测量的数据通过无线电发送给接收主机，接收主机依据发射器数据计算两线路相位差值，判断同异相。

    远程核相时，两个Y发射器分别将测量数据发送给两台接收主机，主机由GPS授时后同步测量，计算两台主机相位差值即为两线路相位差值，判断两线路同异相。
