混凝土弹性模量测定仪的技术参数介绍

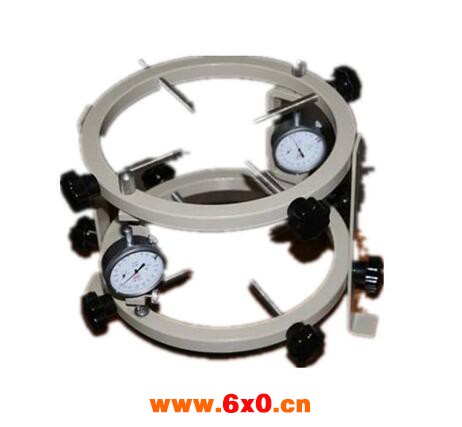

    混凝土弹性模量测定仪由上环、下环、接触杆、千分表和紧定螺钉组成，(参见附图) 试验开始前；

    将弹性模量测定仪放置于平整的平面上，旋出试块紧定螺钉，装上千分表，送开固定板紧定螺钉，取下固定板，则测定仪已在试块上定位。



    将测定仪连同试块置于压力试验机的下压板上，试块中心与压力机下压板中心对准，千分表调零。

    开动压力机，当上压板与试件接近时，调整球座，使接触均衡；

    以0.2-0.3mpa/s的速度连续而均匀地加载到Pa(即试件预期破坏荷载值的40%)，然后以同样速度卸荷至零，如此反复预压3次。

    在预压时，观察压力机及千分表是否正常。

    砂浆弹性模量测定仪试件两侧千分表变形之差，不得大于变形平均值的15%，更不能正负异向；

    当采用100mm×100mm截面的试件时，其两侧变形之差，不得大于变形平均值的20%，否则用硬木轻敲球座调整，或调整试件位置。

    上述速度进行第四次加荷，先至初载荷,先至初载荷PO(约为0.5MPA)，保持30S；

    分别读两侧千分表△O，然后加荷至PA，保持约30秒，分别读两侧千分表△A，分别计算两侧变形增值△A-△O，并计算出平均值，设为△4；

    读取△A后即以同样速度卸荷至PO，保持约30秒，分别读两侧千分表读数△00；

    同上步骤，进行第五次加荷，求出△50△5与△4之差应不大于0.0002(L=150mm),否则，应中伏上述步骤，直至两次相邻加荷变形值之差符合要求，以最后一次变形值△0为准。

    然后卸去千分表，以同样速度继续加荷至试件破坏，记下循环轴心抗压强度Ra.性模量测定仪试验结果计算混凝土抗压弹性模量Ec按下式计算：

    PA-终载荷(N)

    PO-初载荷(N)

    △a-第五次或最后一次加荷，试件两侧在PA及PO作用下变形差平均值(mm)

    L-标距(mm)

    A-试件断面积(mm2)

    以3根试件实验结果的算术平均值为测定值。若任一抽心抗压强度平均值之差超过平均值20%；

    则EC按另两根试件试验结果的算术平均值计算，若两根试件结果超出规定，试验无效。果精确至100Mpa

标签: 混凝土弹性模量测定仪
