红外二氧化碳传感器模块的参数及应用

    红外二氧化碳传感器模块是采用NDIR红外吸收检测原理，将专利光路、精密电路与智能化软件相结合，形成一款通用型红外CO2传感器模组。

    采用单光源、双通道探测器，实现了空间上双光路参比补偿，微处理器进行信号采集、处理和输出，实现了环境温度补偿，修正了原理上非线性关系；

    并具有多种输出形式。具有NDIR产品特有的良好选择性，高灵敏度，无氧气依赖性，寿命长等特点。

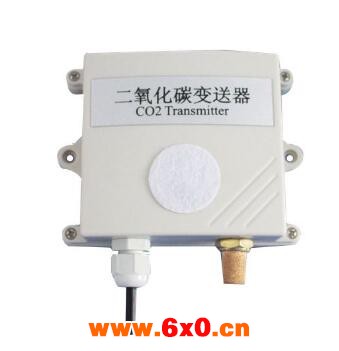

    产品参考图

    参数

    探测气体二氧化碳（CO2）

    检测原理双波红外原理

    测量范围400-4000ppm

    分辨率1ppm

    精度±75ppm±3%读数

    传感器寿命5年以上使用寿命

    预热时间小于30秒可操作  ＜15分钟全精度

    采样间隔3S

    响应时间（T90）＜150S

    非线性小于1%FS

    重复性±2%

    供电电压DC 5V

    功耗﹤120mA（平均值）<180mA（峰值）

    信号输出UART和PWM

    引脚定义PIN1：TX    PIN2：RX，   PIN3:PWM,    PIN4:GND,    PIN5:VCC

    工作环境-20～50℃；0～95%RH（无凝露）

    储存环境-40～60℃；0-100%RH（无凝露）

    重量/尺寸64mm(长)×20mm(宽)×11.5mm(高)

    红外二氧化碳传感器模块应用领域

    可广泛应用于暖通制冷换新风控制、室内空气质量监测、农业及畜牧业生产过程监控，可安装于智能楼宇、通风系统、控制器、壁挂使用、机器人、汽车等应用场合，也可应用于其他狭小空间空气质量监测。
