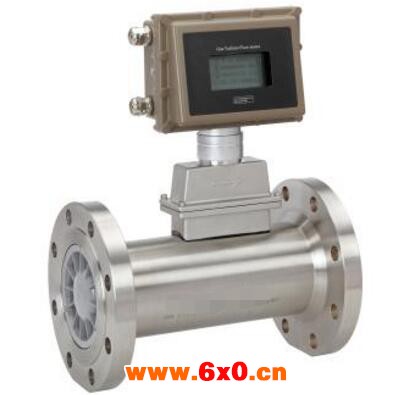

气体涡轮流量计的参数特点介绍

来源:网络  作者:网络转载   2019-10-04 阅读:822

    气体涡轮流量计具有出色的低压和高压计量性能,多种信号输出方式以及对流体扰动的低敏感性,广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。





    特点:


    1、优质合金涡轮,具有更高的稳流和耐腐蚀作用;


    2、进口优质专用轴承,使用寿命长;


    3、计量室与通气室隔绝,保证了仪表的安全性;


    4、可检测被测气体的温度、压力和流量,能进行流量自动跟踪补偿,并显示标准状态下(Pb=101.325KPa,Tb=293.15K)的气体体积累积量;可实时查询温度压力数值;


    5、流量范围宽(Qmax/Qmin≥20:1),重复性好,精度高(可达1.0级),压力损失小,始动流量低,可达0.6m3/h;


    6、智能化仪表系数多点非线性修正;


    7、内置式压力、温度传感器,安全性能高、结构紧凑、外形美观;


    8、仪表具有防爆及防护功能,防爆标志为ExdⅡBT6、ExiaⅡCT6,防护等级为IP65;


    9、系统低功耗工作,一节3.2V10AH锂电池可连续使用3年以上;


    10、仪表系数、累计流量值掉电十年不丢。


    气体涡轮流量计基本参数:


    仪表口径及连接方式25、40、50、80、100、150、200、250采用法兰连接


    精度等级±1.5%R、±1%R


    量程比1:10;1:20;1:30


    仪表材质表体:304不锈钢;叶轮:防腐ABS或优质铝合金;转换器:铸铝


    被测介质温度(℃)-30℃~+80℃


    环境条件介质温度:-30℃~+80℃,相对湿度5%~90%,大气压力86~106Kpa


    输出信号三线制脉冲频率信号,低电平≤0.8V高电平≥8V


    供电电源+12VDC、+24VDC(可选)


    信号传输线STVPV3×0.3


    传输距离≤1000m


    信号线接口内螺纹M20×1.5


    防爆等级ExdIIBT6


    防护等级IP65


    安装:


    1、安装前,管道须吹扫干净,以防残渣铁屑影响流量计的正常运转。


    2、安装前,用微小气流吹动涡轮时,涡轮能转动灵活,并没有无规则的噪音,计数转动正常,无间断卡滞现象,则流量计可安装使用。


    3、安装时法兰和管道法兰中间要加密封垫圈。


    4、气体流量计前应加装过滤器,气质较脏的场合应加装油过滤器,用户订货前,可同时向我公司订货,严禁过滤器和流量计直接相连。


    5、在安装时前后均应加截至阀门。


    6、法兰盘连接处管道内经处不应该有突起相连接。


    7、天然气流量计安装时,严禁在其进出口法兰处直接进行电焊,以免烧坏流量计内部零件。
