质量流量计的安装与使用

来源:网络  作者:网络转载   2019-10-04 阅读:949

    质量流量计是石油化工生产过程控制中广泛应用的一种计量仪表,对不同状态下的介质均能实现高精度的质量流量测量,获得准确的参数。





    质量流量计的安装注意事项:


    1.安装地点的选择:应避免电磁干扰。


    传感器变送器的安装地点应尽量远离强电磁场,如大功率马达、变压设施、变频设备等。


    2.正式安装流量计之前,请勿将流量计进、出口的保护套除去,以防杂物进入流量计。


    3.安装时应注意流量计外壳上的流向标志。


    虽然质量流量可双向测量,但zui好依流向标志安装,以防组态时出错。


    4.质量流量计上、下游一般无直管段要求。


    5.工艺管道的中心应对齐(用眼观察无明显偏离)。


    不能在安装时用流量计硬行拉直上、下游工艺管道,以避免损坏流量计。

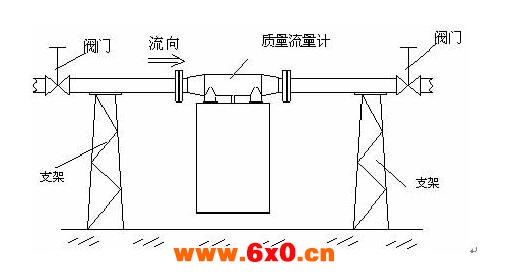

    流量计上、下游工艺管道近法兰处应有牢固支撑及夹持以防止震动影响测量精度。


    焊接时注意勿让电流经过表体,即靶线与焊线在传感器同侧。


    6.流量计上、下游应装有手动截止阀以方便调零、维护及确护流量计不工作时可处于满管状态。


    7.在测量易汽化介质时,流量计下游zui好装有压力表,以观察在线压力,用以控制适当的背压,防止汽化。


    若在流量计中发生汽化将影响测量精度,甚至影响流量计正常工作。


    8.一般建议:


    测量液体流量时,流量计向下安装,安装在工艺管道的相对低点位置。


    9.测量气体流量时流量计朝上安装。


    测量浆液状介质时一般采用旗式(竖式)安装(但如流量计外形为三角形的如CMF025,CMF050等,一般采用向上安装)。


    10.接线:


    电源线,流量计信号线及输出信号线应走各自独立的管线以防止互相干扰。


    输出信号线zui好选用带屏蔽的绞合线。


    传感器与变送器之间的zui远距离为300米,接线完成后应盖紧接线盒盖,并密封穿线孔以防止潮气进入影响测量。


    11.如介质为常温易凝物,需采取保温措施.注意要将传感器接线盒置于保温层外。


    质量流量计的安装和使用心得:


    1、由于流量计能够实时的检测介质的密度,而不需要人为的设定一个介质的恒定密度;


    所以质量流量计的检测数值准确可靠,施工安装简单方便。


    2、由于流量计外形多样,但其内部结构几乎一致,基本上都有两个U型的测量管构成;


    两测量管之间的底部及左右两侧安装了三个线圈,底部的线圈是励磁线圈,左右两个线圈一个检测质量一个检测密度;


    此外测量管内部还埋藏了热电阻检测介质的温度。


    3、虽然流量计测量管在外壳内部,但外部的应力还是能够对检测产生不可测的附加误差;


    比如伴的固定铁丝,回收运行中温度的影响而产生形变造成一个随机变化的应力叠加。


    此外,对于伴的铺设也要做到与质量流量计有一定的距离间隔;


    以防止伴的热膨胀产生的不对称应力及过高的传导热对于质量流量计介质温度检测的影响。
