微能变频器调试指南(级联控制1)

一、应用场合
   需要两台或者多台变频器实现速度跟随级联控制的场合。
二、系统方案
     选用深圳市微能科技有限公司研发生产的WIN-V63系列矢量控制变频器。采用高频脉冲频率给定方式实现级联控制，下面以两台变频器级联进行说明（多台级联方案与两台思路一样），接线示意图如下：

主变频的频率设定由工业设备的工艺决定，主变频的运行频率实时从高频信号输出口DO输出，输入到从变频的高速脉冲输入口（小体积5.5KW及以下功率从X4或X5输入，大体积5.5KW及以上功率从X7或X8输入），从变频设置脉冲频率给定方式。从变频跟随主变频当前的运行速度，可以同速跟踪（又称速度同步链），也可以按比例升速或降速级联跟踪。
三、功能参数设置

主变频

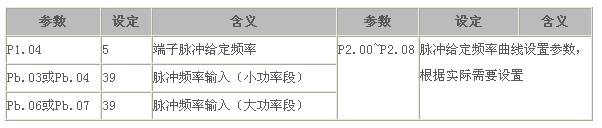

从变频

     例如：从变频同速跟踪主变频，传动比都是1，从变频7.5KW，从X7输入高频脉冲，设置参数如下：

    主变频：Pb.26=0,Pb.31=10K，主变频和从变频最大频率相同
          从变频：P1.04=5，Pb.06=39，P2.00=0000，P2.01=1，P2.02=0，P2.04=10K，
           P2.05=0.0%，P2.06=0.00Hz，P2.07=100%，P2.08=最大频率
四、特别说明
     本方案既可以实现两台的级联，又可以实现多台的级联；既可以实现同速跟踪级联，又可以实现等比升速或降速级联应用，只需设置合适的参数即可。
