水泥水化热测定仪的结构参数介绍

来源:网络  作者:网络转载   2019-10-04 阅读:675

    水泥水化热测定仪是根据国标GB/T12959-2008《水泥水化热测定方法(溶解热法)》中的有关规定设计的。


    适用于中热硅酸盐水泥、低热矿渣硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰硅酸盐水泥、粉煤灰硅酸盐水泥等的任何水化龄期的水化热测定。其他水泥品种当指定采用溶解热法测定水化热时也可使用本仪器。





    溶解热法测定水化热是依据热化学的盖斯定律,即化学反应的热效应只与体系的初态和终态有关而与反应的途径无关提出的。


    它是在热量计周围温度一定的条件下,用未水化的水泥与水化一定龄期的水泥分别在一定浓度的标准酸中溶解,测得溶解热之差,即为该水泥在规定龄期内所放出的水化热。


    水泥水化热测定仪技术参数:


    1.水槽温度:20℃±0.1℃


    2.真空瓶容积:约650ml


    冷却速度为盛满比室温高5℃的水静置30分钟后≤0.001℃/min.℃


    3.酸液搅拌棒转速:500rpm


    4.电机


    功率:10W


    电压:AC220V


    转速:1500rpm


    5.贝克曼差示温度计


    示差范围:5~6℃


    分度值:0.01℃


    6.仪器外形尺寸(长×宽×高mm):700×500×760


    7.仪器净重:80kg

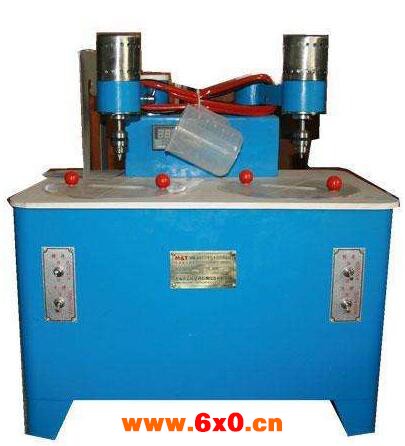

    水泥水化热测定仪结构:


    产品可以同时进行两份试验,比单头机型效率更高。它主要由以下部分构成:


    1.恒温水槽部分:


    恒温水槽是一只深约30cm,容积大约为60升的容器,槽内装有放置试验内筒的筒座,附有一根控制水槽水面高度的溢流管和一根放水管,在放水管口装有放水阀。


    恒温水槽安置在壳体内,恒温水槽底部有隔热性能良好的隔热层,上部装有盖板。


    2.试验内筒部分:


    试验内筒由筒体、筒盖、泡沫塑料隔热套、真空瓶、贝克曼差示温度计和加料漏斗等组成。试验内筒可沿着筒座上的滑槽上下移动,移至下面位置时将试验内筒转动一个角度,即可将其固定在该位置上。


    筒座上方有3个定位块,可用来精确地调整试验内筒的位置(仪器出厂时已调试好,一般不需改动)。筒体、筒盖、筒座均用不锈钢材料制成。筒体内放置隔热套和真空瓶,真空瓶内有耐酸内衬,内衬用于盛放试验用酸液,内衬清洗后重复使用。


    真空瓶及内衬用固定在筒盖下面的软木瓶塞封闭隔热。瓶塞上有3个孔,分别插入贝克曼温度计、酸液搅拌棒和加料漏斗。筒体和筒盖间用O形密封圈密封,拧紧筒盖上的蝶形螺母后可保证水槽内的水不渗入筒内。


    3.动力部分:


    动力部分的每个头内部都由两台电机、电机套、横梁、大小皮带轮、冷却管、水槽搅拌棒、酸液搅拌棒、主轴、夹头、同步皮带等组成。


    电机套固定在水槽部分盖板上,两台电机装在电机套内腔,下部电机用联轴节直接装有水槽搅拌棒,上部电机装有小皮带轮,横梁套在电机套外圈,可绕电机轴线转动以调整搅拌棒位置。


    调整后,转动横梁上的锁紧手柄可锁定横梁位置。横梁的另一端的主轴孔内装有轴承和主轴套,主轴套内有一根能上下移动的主轴,通过调节轴上的固定螺钉可上下移动主轴,即可调节搅拌棒在真空瓶内的高低位置。


    主轴下端装有夹头,酸液搅拌棒在真空瓶内穿过筒盖的孔夹紧在夹头上。主轴套上端装有大皮带轮,由同步带带动。电机周围有冷却管加以冷却。


    4.控制部分


    控制部分由控制仪、温度传感器和加热管组成。加热管安装在恒温水槽内,温度传感器插在水槽盖板上的插孔里。控制仪上有温度显示,出厂时已调整到20℃±0.1℃上,用户一般不需调整。


    控制仪上有控制左右头的水槽搅拌棒和酸液搅拌棒转动的钮子开关,可根据需要分别予以开关。
