数字交直流高压发生器的选购

来源:网络  作者:网络转载   2019-10-04 阅读:966

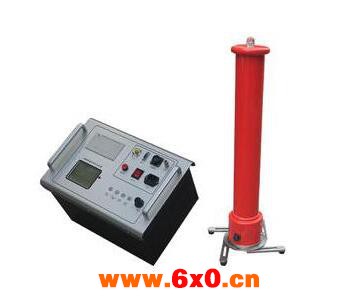

    数字交直流高压发生器适用于厂矿企业动力部门、电力部门、科研单位、铁路、化工、发电厂等对高压氧化锌避雷器、磁吹避雷器电导电流测量;


    电力电缆直流耐压试验,大容量发电机组直流耐压试验以及其他需要直流高压电源的场合。





    技术特点


    1、精度高、测量准确。


    电压、电流表均为数字显示,电压分辨率为0.1kV,电流分辨率为1uA,控制箱上电压表直接显示加在负载试品上的电压值,使用时无需外加分压器,接线简单。


    仪器具有高、低压端测量泄漏电流,高压端采用圆形屏蔽数字表显示,不怕放电冲击,抗干扰性能好,适合现场使用。


    2、增设了高精度75%VDC-1mA的功能,做氧化锌避雷器测量带来极大的方便。轻轻一按无须计算。


    该仪器控制箱上有75%的电压功能键,在做避雷器试验时,当电流升到1000uA时、就按下0.75UDC--1mA的按钮;


    这时电压表、电流表所显示的值就是75%的数据,做完后应立即将调压电位器回到零位上,并应立即按绿色按钮,切断高压并关闭电源开关。再做其它的试验。


    3、、采用先进技术、工艺制造,率先应用新的PWM中频脉宽调制技术、脉冲串逻辑阵列调制,采用大功率IGBT器件和电压大反馈,从而使输出高压稳定度更高,波纹系数更小。


    4、负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。


    自动保护电路功能强,保护完善可靠,使操作安全,各种技术指标均优于行业标准。


    5、方便的过电压整定设置功能,采用了数字拨盘开关,能将整定电压值直观显示,操作更随意,显示数值单位为kV。


    操作说明


    控制箱上的显示灯、开关、旋钮等已标清楚,看此操作说明时请参照控制箱的面板上元器件名称使用。


    高压塔底盘侧面有七芯插座为联接控制箱电缆之插座,底盘侧面有铜接线柱为接地端子作连接地线用。


    随附有高压屏蔽电流表为数显微安表,表顶端上的插孔为连接被试品的线插孔,同时也作为电源开关;


    不用时请拔掉插头,就自动关闭电源。换电池时请将上盖镙丝打开,换好后请扣好盖用镙丝拧紧。扁园表换电池时打开后盖。


    1、将控制箱面板上的接地端子与高压塔的接地接线柱用接地线连接在一起并与现场或试验室的地线接牢。


    为保证您与设备的安全,请务必反复检查地线,确保各部接地良好。


    用提供的七芯电缆连接控制箱与高压塔,电缆两端为同样的快速航空插头,注意用插头侧面豁口对准插座内侧粗凸部分插入并顺时针拧紧。


    (可用电缆任一端连接控制箱或高压塔)接好电源线,电源为单项交流220V,工频50HZ。


    2、打开电源开关,此时电源开关灯(绿)和面板表亮。则高压指示灯(绿)亮,如高压提示蜂鸣器处在开的位置,则鸣叫以提示操作者在加高压;


    此时,顺时针旋转高压输出调节钮,则升高压,电压表显示为负载试品上的电压KV值,电流表则显示试品上流过的电流与所有泄漏电流之和,但不包括内置高压分压器的电流。


    电流以微安单位UA值。


    如果打开电源开关,高压显示灯(绿)不亮,且故障显示中"回零"灯(红)亮时、则表示高压输出调节钮未在零位上;


    请逆时针旋转此钮至"零位"上,并将微调电压旋钮回到零位上,些"回零"灯灭,再顺时针调节即可升压。


    3、若不需要额定输出电压范围内的调压保护时,要把过压保护整定钮顺时针旋至最大值。此时,当输出电压超过额定输出电压时即自动保护,切断高压。


    若要求在额定输出电压范围内进行调压保护时,请空载升压按以上步骤升压到预定的保护电压上,再将过压保护整定旋钮慢慢逆时针旋转到所需要的电压上;


    作过压保护动作,"过压"指示灯亮,保持过压保护整定旋钮就定于此位置上,将升压旋钮回到零位上,关闭电源。


    接上试品,则以后升压超过预定电压时即自动切断高压。


    数字直流高压发生器符合ZBF24003-90《便携式直流高压发生器通用技术条件》标准,并有中试高测电气有限公司和国家电力部门国家检测中心核定,严格执行法定标准,确保流直高压发生器的使用部门的安全。
