数显回弹仪的使用及保养如何?

来源:网络  作者:网络转载   2019-10-04 阅读:210

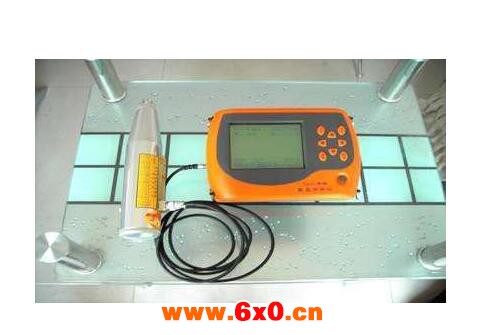

    一体式数显回弹仪,操作简单,采用先进的“光栅技术,无接触,无摩擦"确保数据精准。各位检测工程师们带着此产品奔波于检测现场,时间久了难免会对仪表产生影响,例如尘土侵袭等。





    本次小编针对数显回弹仪保养给大家解析一下


    数显回弹仪保养分成2部分:即机械回弹仪部分、数显仪表部分


    机械回弹仪部分属于机械摩擦,故障概率大于数显仪表部分。通常回弹仪出现率定不准或到达保养时限只需对机械回弹仪部分进行保养即可。


    个别情况,如机械回弹仪弹击次数不达10万次或低于报废底限,正常保养后,还存在如仪表报数不准的情况,就该保养仪表了。


    使用方法


    1.将弹击杆顶住混凝土的表面,轻压仪器,使按钮松开,放松压力时弹击杆伸出,挂钩挂上弹击锤。


    2.使仪器轴线始终垂直于混凝土的表面并缓慢均匀施压,待弹击锤脱钩冲击弹击杆后,弹击锤回弹带动指针向后移动 至某一位置时,指针块上的示值刻线在刻度尺上示出一定数值即为回弹值。


    3.使仪器机芯继续顶住混凝土表面读数并记录回弹值。如条件不利于读数,可按下按钮,锁住机芯,将仪器移至它处读数。


    4.逐渐对仪器减压,使弹击杆自仪器内伸出,待下一次使用。


    回弹体仪表保养准备工作


    将仪表从回弹仪上拆下


    回弹仪保养所用工具:酒精、棉花、弯头镊子、螺丝


    拆卸仪表


    “1”为固定盖板的四个螺丝;“2”为盖板缺口


    使用十字螺丝刀依次卸下4颗螺丝


    使用弯头镊子撬盖板缺口(轻微用力),拆掉仪表盖板


    拆卸完毕


    维护仪表


    需要清洁的三组“光电传感器


    使用弯头镊子,夹住棉花,蘸少许酒精,将棉花上多余酒精挤干,缠绕在镊头上。


    依次清理三组“光电传感器”


    上下前后擦拭,即完成清洁保养


    组装仪表


    安装盖板,注意黄色盖板突出部分与“光电传感器”位置一致。


    使用十字螺丝刀依次拧紧盖板的四颗螺丝


    安装完成后,仪表进入数据测量界面;上下快速晃动仪表,仪表报数为“回弹上限”,仪表正常。保养组装完成


    保养完毕


    ?一些进阶教程。


    光栅尺保养及更换


    回弹仪检测中,非接触式光栅尺反复滑动工作,抗弯截面应对物理疲劳会有千分之二左右的光栅尺会出现老化。小编特别为喜欢动手的机械控们讲解一下更换步骤。


    1.拆卸仪表盖板


    与上面回弹仪仪表保养中的拆除方法一样


    2.拆卸导轨


    使用十字螺丝刀依次拆掉固定导轨的两个螺丝


    将光栅尺滑块移到没有“光电传感器”一端,卸下滑块导轨


    导轨拆卸完毕


    3.拆卸光栅尺及滑块


    卸掉光栅尺:使用十字螺丝刀依次拆掉固定滑块的两个螺丝


    卸掉滑块:将滑块移到有缺口一端


    拆卸完毕


    4.安装新光栅尺及滑块


    安装新滑块:注意滑块方形位置在导轨外侧


    安装新光栅尺:拧紧两颗固定螺丝。注意光栅尺刻度线面与滑块凸起方向相同;且在滑块定位标贴同侧


    安装完成


    5.组装回弹仪仪表


    安装导轨:将光栅尺滑块移到没有“光电传感器”一端,固定两颗螺丝


    安装盖板:注意黄色盖板突出部分与“光电传感器”位置一致,固定四颗螺丝


    组装完成


    安装完成后,仪表进入数据测量界面;上下快速晃动仪表,仪表报数为“回弹上限”(仪表上限默认为82,可以在参数设置中查看),仪表正常。这样您的回弹仪光栅尺就已经更换完成了。


    回弹仪使用完毕,应使弹击杆伸出机壳,并应清除弹击杆、杆前端球面以及刻度尺表面和外壳的污垢、尘土。回弹仪不用时应将弹击杆压入机壳内,经弹击后,按下按钮,锁住机芯,然后装入仪器箱。仪器箱应平放在干燥阴凉处。当数字式回弹仪长期不用时应取出电池
