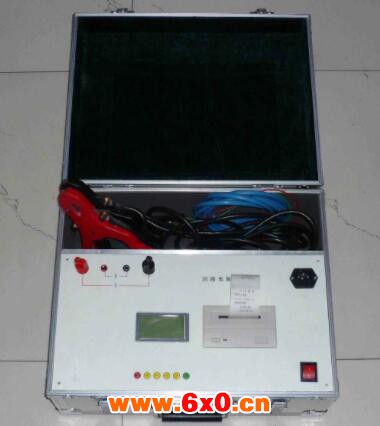

回路电阻测试仪又称接触电阻测试仪，英文名称：Loop Resistance Tester。详细介绍按新《电力设备交接和预防性试验规程》要求，各种开关设备导电回路电阻的测量，其测试电流不得小于100A。
技术参数：
1、测量范围:0~4mΩ(50A档)0~2mΩ(100A档)0~1.33mΩ(150A档)0~1mΩ(200A档)
2、测试电流:DC50A、100A、150A、200A固定输出
3、测量精度:±(0.5%rd+2d)
4、连续工作时间:5s~599s
5、显示方式:大屏幕中文液晶显示
6、通信方式:RS232串口
7、工作电源:AC220V±10%50Hz
8、整机功率:1200W
操作程序：
⒈按四端子接法接线。
⒉打开电源。
⒊按测量键即可(如电流显示A值小于100A后，可通过面板电流微调进行校正)。
⒋测量显示值后，需保存数据。
⒌测量结束后，请关掉电源。
⒍测试钳请爱护。
测试方法：
电阻测量
打开仪器机箱检查各附件是否齐全。按下图接线。
将连线接好后，打开仪器右上角的电源开关，打开电源后仪器进入下图所示界面：
进入上图界面后，点击键盘“计时”按进行测量时间设定。按＂计时＂键进入时间设置菜单如下图所示：
进入上菜单后时行测量时间设定，根据键盘提示进行测量时间设置，设置完成后按＂确定＂键进入待测量界面，如下图所示：
此时可按＂测量＂键进行测量，测量状态如下图所示：
测量完成后按＂停止＂键完成此次测量，测量停止后可直接按打印键进行本次测量数据的打印，打印前先输入报告编号,如下图所示：
此报告编号为１０年０９月份第０６台开关A相电阻，报告编号设置完成后按“确定”键进入打印菜单，打印菜单：
到此本次所有测量步骤完后，测量完成后保存打印测量报告以便日后查找及分析数据。所有试验完成后，请关闭电源，拆除测量线路，保持仪器表面清洁。
