先导式叶片泵的安装与故障判定

来源:网络  作者:网络转载   2019-10-04 阅读:688

    先导式叶片泵是一种将电动机输出的机械能转换为液压能的能量转换装置,在液压系统中作为提供一定流量压力的液压能源。

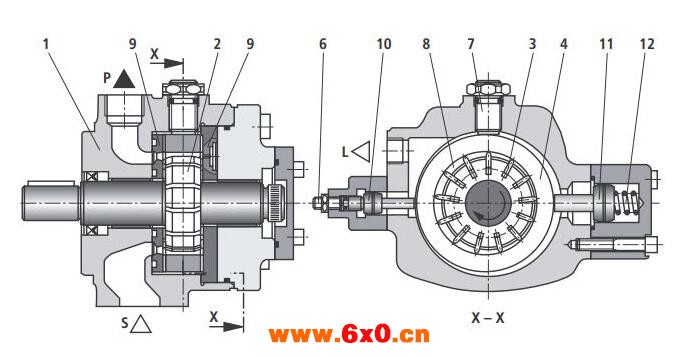

    高压叶片泵结构紧凑、体积小、流量均匀、压力脉动小、噪音低、效率高、性能可靠、价格合理,是我国中压叶片泵的更新换代产品。该高压叶片泵定子、转子、叶片、配流盘用螺钉紧固成一组合件,便于装配与维修,并具有轴向间隙补偿结构。





    一:先导式叶片泵的安装注意事项


    驱动器


    电动机+泵支架+耦合器+泵


    注意以下事项:


    泵传动轴上不允许存在径向力和轴向力!


    电机和泵必须精确对准!


    使用柔性连轴器


    安装位置


    主选水平位置


    液压油箱


    根据工作条件调节油箱的有效容量。


    注意!


    不得超过允许的液压油温度,如有需要,请加装冷却器!


    管路和连接


    在45°处切断。


    拔下泵上的保护插头


    我们建议使用符合DIN2391的无缝精密钢管及可拆卸的管道连接。


    根据油口选择管道内径。


    在安装前彻底清洁所有管道和配件。


    zui小距离为距油箱底部120mm


    铺设泄漏管路,防止泵发生泄漏!


    不要给不带控制器的泵安装管道!


    在任何情况下都不能直接回吸泄漏及回流的油液。


    过滤器


    如果可能,尽量使用回流或压力油过滤器。(吸油过滤器仅与欠压开关/堵塞指示器连接)。


    液压油


    请务必遵守样本RE07075中的规定!


    我们建议使用品牌液压油。


    不得混合不同类型的油,因为这会导致润滑性能的变质和恶化。请遵守制造商信息。


    必须按一定的间隔更换液压油,具体取决于工作条件。在此情况下,必须将液压油箱内的残留物清理干净。


    先导式叶片泵调试注意事项


    排气


    所有PV7型叶片泵均为自吸式。


    在试运行之前,必须将泵排空,以防损坏内部组件。


    建议通过供试运行使用的泄漏口填充壳体。请注意过滤器精度等级!这将提高操作可靠性并在不利的安装条件下防止磨损。


    如果泵在约20秒后未排出无气泡油,则需再次检查系统。达到工作值后,请检查管道连接是否存在泄漏,并检查工作温度。


    调试


    检查系统是否已正确完整装配。


    注意电机和泵的旋转方向箭头。


    在无负载的条件下启动泵,并让液压油以零压力流动几秒钟,以实现充分润滑。


    绝对不能在没有液压油的情况下运行泵!


    重要注意事项


    泵的调节、维护和修理只能由经过授权、受过培训和受过指导的人员来完成!


    仅使用原装备件!


    力士乐泵只能在允许的数据范围内工作。


    泵只能在处于zui佳状态时工作!


    对泵进行任何操作时(例如安装和拆卸)时,请停止对系统供电并释放压力!


    未经许可,不得进行任何可影响安全性和功能的转换或改造。


    安装保护设备(例如,耦合防护装置)!


    请勿拆卸任何已有的保护装置!


    严格遵守一般情况下有效的安全规定和事故预防法规!


    二:正确的使用与判定故障原因


    1.泵转向改变,则其吸排方向也改变叶片泵都有规定的转向,不允许反。因为转子叶槽有倾斜,叶片有倒角,叶片底部与排油腔通,配油盘上的节流槽和吸、排口按既定转向设计。可逆转的叶片泵必须专门设计。


    吸入滤油网堵住荡涤吸入滤油网


    2.泵芯部件可能磨损,检查泵芯部件,看是什么地方出问题,一般就是上下配油盘,转子,定子磨损,叶片断裂等现象。


    定子有棱:吸油不畅引起。


    叶片泵在使用的过程中遇到噪音问题是比较多的,有时候要是只是小噪音的话可能就没有很大的问题,但是要是出现严重的噪音问题就不得不引起重视了。


    适用介质:推荐使用正规渠道购买的46#抗磨液压油,如果有条件的情况下,夏天使用68#抗磨液压油,冬天使用32#抗磨液压油,或安装加热和制冷装置。


    在一般情况下,威格士叶片泵液压油泵(变量叶片泵、定量叶片泵、齿轮泵、内齿轮泵、柱塞泵、液压泵、液压油泵、叶片泵、外齿轮泵、变量柱塞泵)应在低于额定压力下工作。
